【そろモン72~そろそろ悶々とするには72は多すぎる~】ゼパル/ゼパルver,2

【必須】組み立てる前に必ず、製作講座のキリンS装備・初心者向け製作講座の 1、下準備 2、基本作業 をご覧ください。
http://www.ryunryuntei.com/tips/moehan/kirin/index.html

*モデリングワックスは使用しません。

【必須】綾波レイスーパープラグスーツver,製作講座の[02][03]も合わせてごらんください
http://www.ryunryuntei.com/tips/eva/ayanami/index.html


【参考】タミヤウェザリングマスターを使ったチークの塗り方
http://www.ryunryuntei.com/tips/nene/nene_howto/index.html

画像は全てサムネイルです。クリックすると大きい画像で表示します
◆使う道具
【組立】
・ニッパー
・デザインナイフ
・ラジオペンチ
・鍋

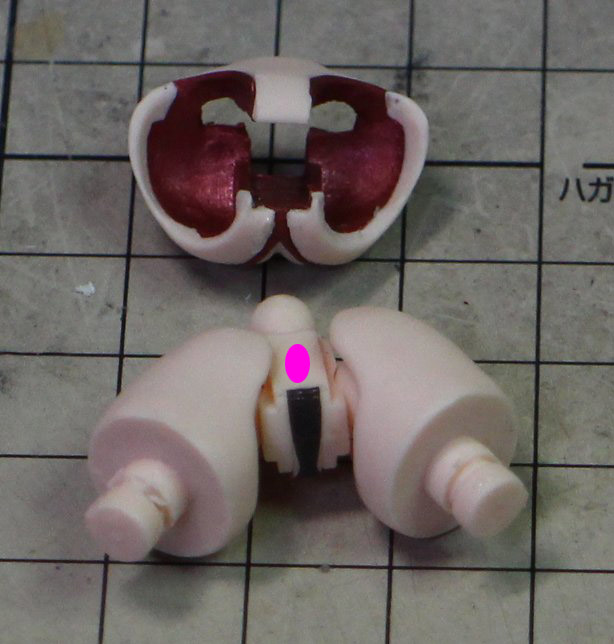

・瞬間接着剤

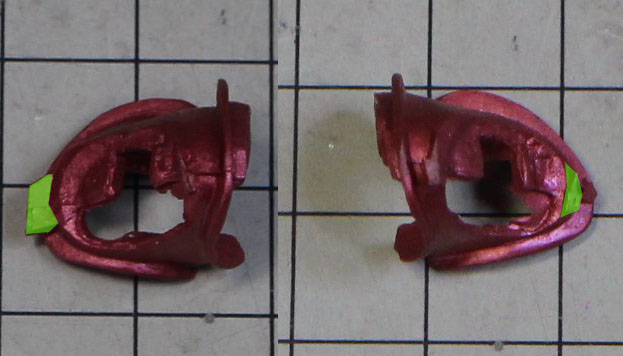

・ピンバイス
・ドリル 1ミリ
・ドリル 1.8ミリ
・ドリル 2ミリ
・ドリル 2.5ミリ
・ドリル 3ミリ (2.9ミリですとより良いです)

【デカール貼り】
・ピンセット
・綿棒
・マークセッター
ドリルはヨドバシカメラ通販が便利です。

ヨドバシ.com

・ドリル1.8ミリ

・クレオス [ピンバイス5本セット]

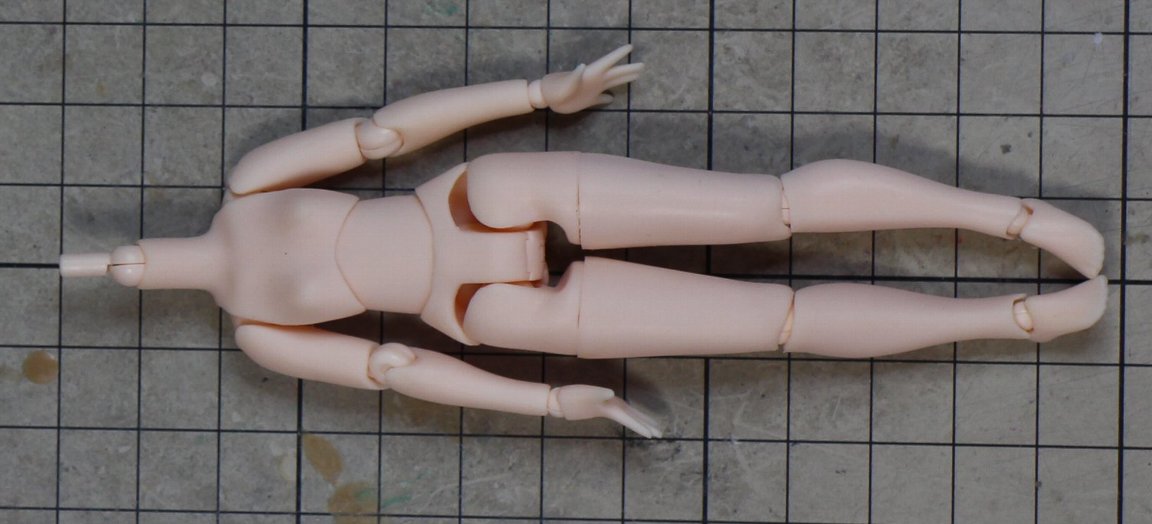

00

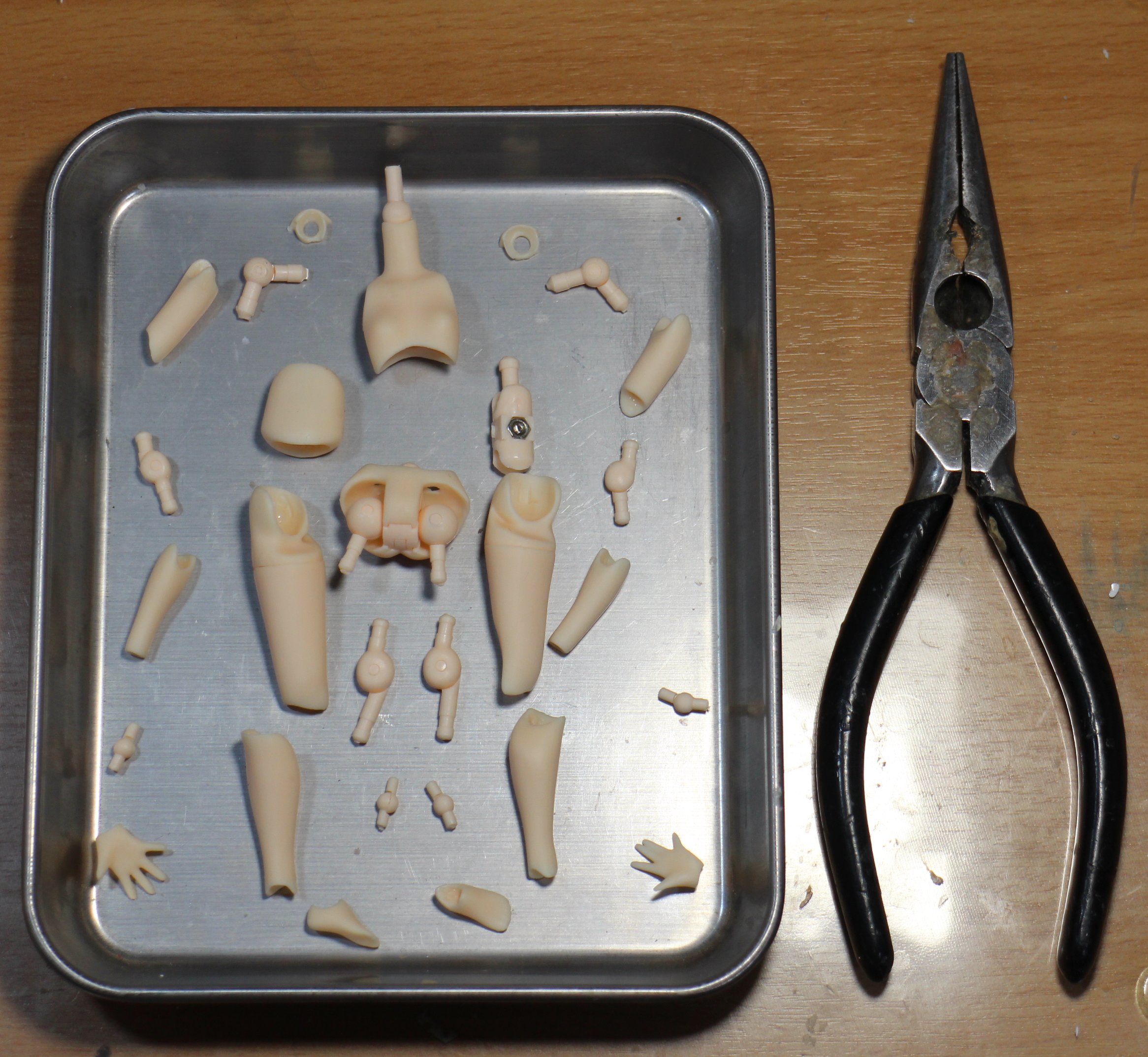

ピコニーモ素体をバラバラにします。


画像はサムネイルです。クリックすると大きい画像で表示します。

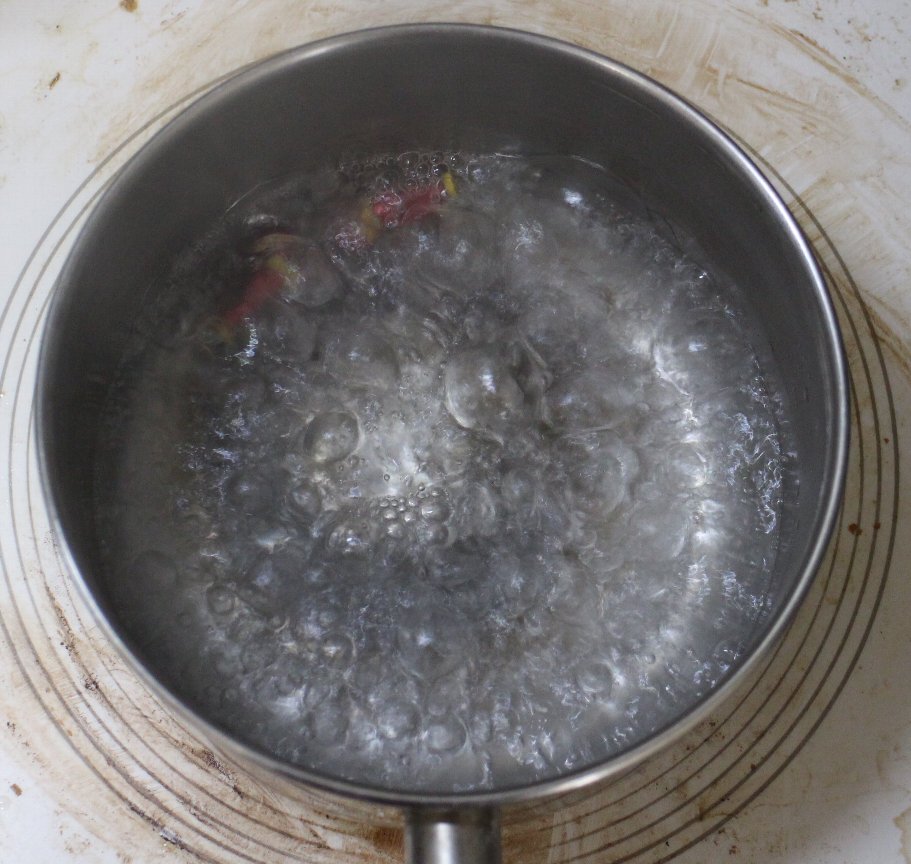

01 鍋に水を入れて沸騰させ、ピコニーモを茹でます。
1分程度


画像はサムネイルです。クリックすると大きい画像で表示します。
02 火傷に注意して、ラジオペンチで鍋から出します
湯煎すると、スポスポ、関節が外れます。

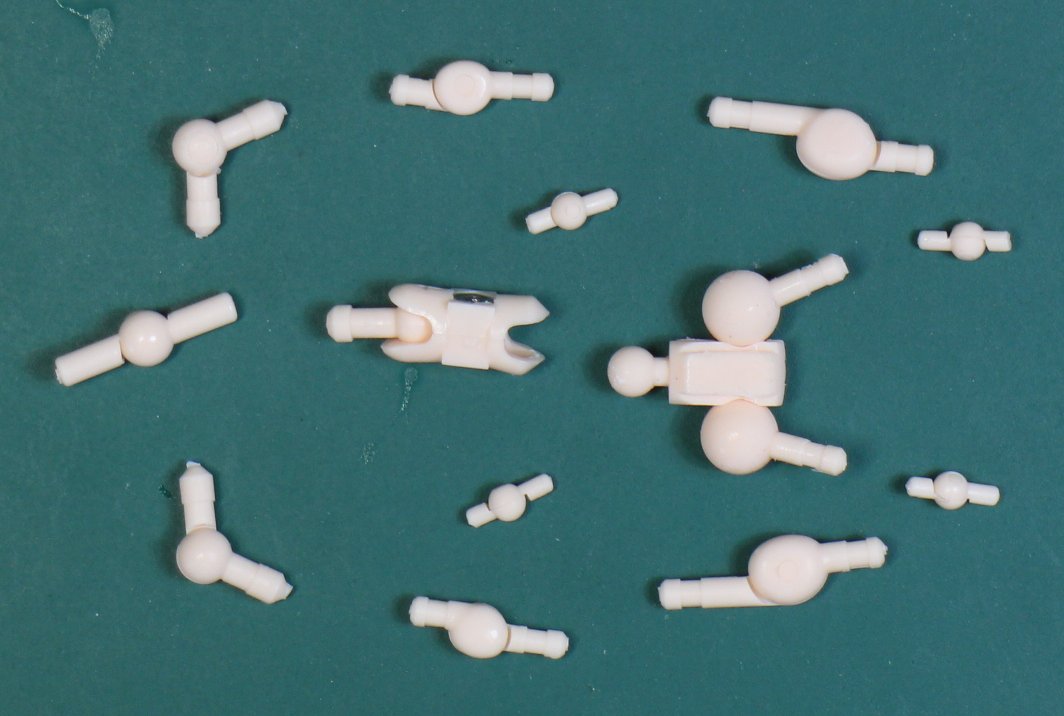

画像の状態にします。



画像は全てサムネイルです。クリックすると大きい画像で表示します。

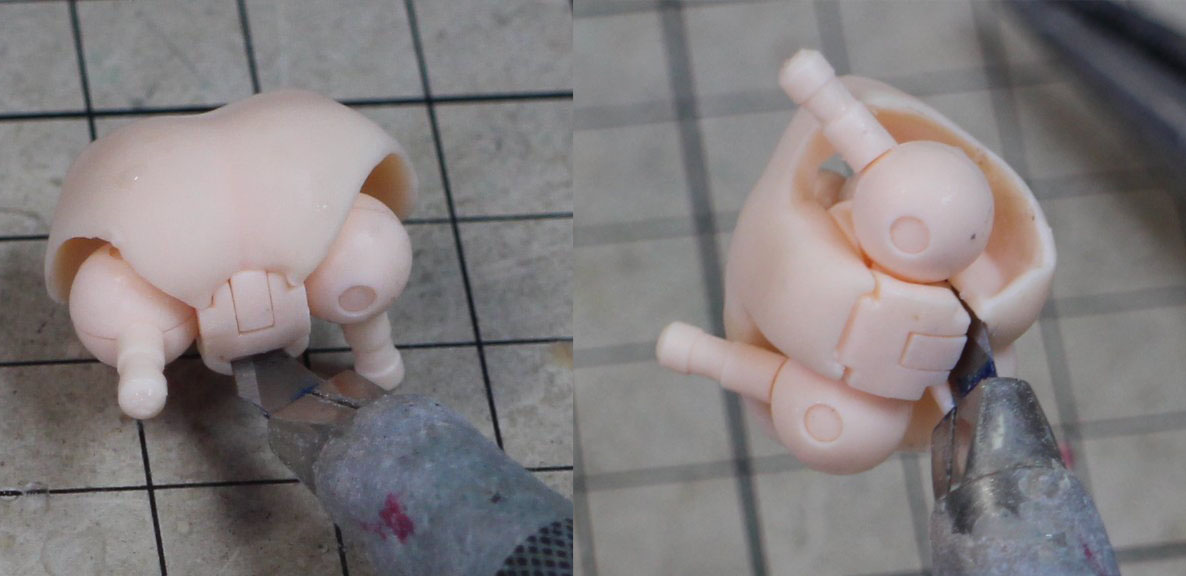

03
マタパーツは接着されているので

まず、画像の赤い部分にニッパーで切り込みを入れます。

その後、鍋で茹でます。

前面をラジオペンチで摘んで
ぐにゃ!っと外します。



再びゆでて
前面同様に後面ラジオペンチでつまんで
ぐにゃ!っと外します


画像はサムネイルです。クリックすると大きい画像で表示します。
04 外した状態です。



画像はサムネイルです。クリックすると大きい画像で表示します。

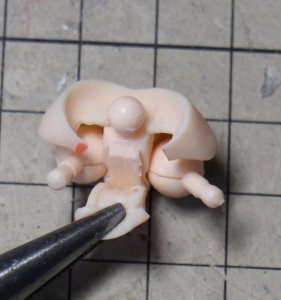

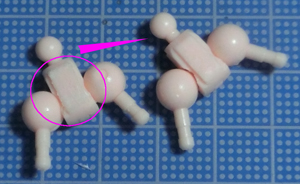

コニーモに使われている接着剤が強すぎて画像のように
関節パーツが外れてしまう場合があります。

その場合は下記の作業を行ってください。

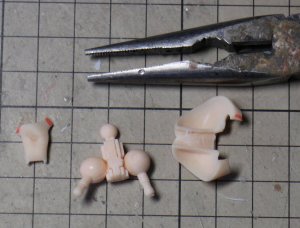

画像はサムネイルです。クリックすると大きい画像で表示します。

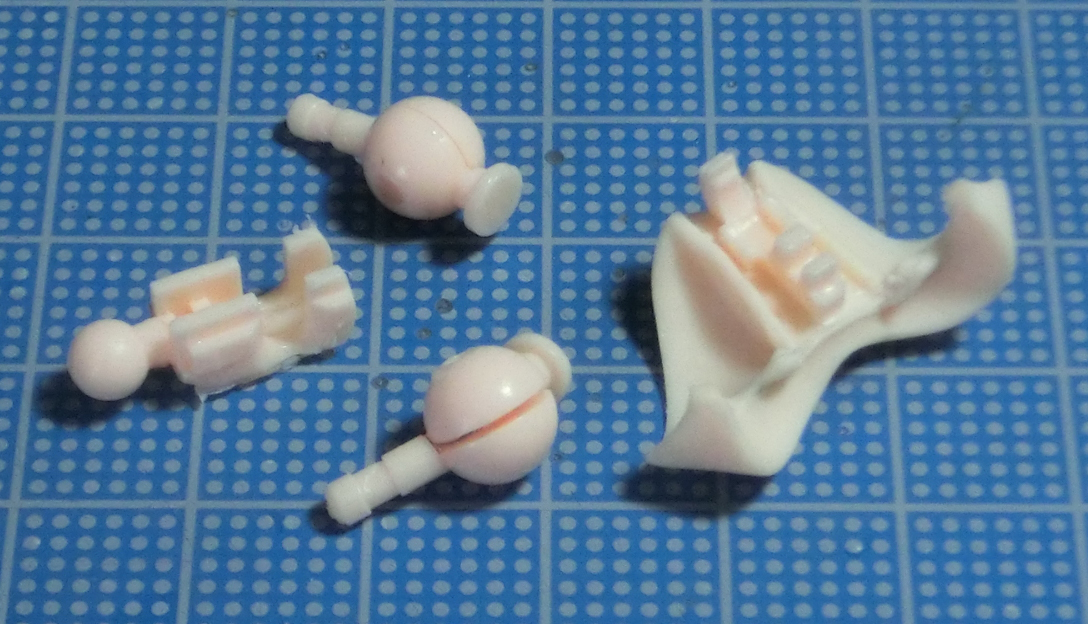

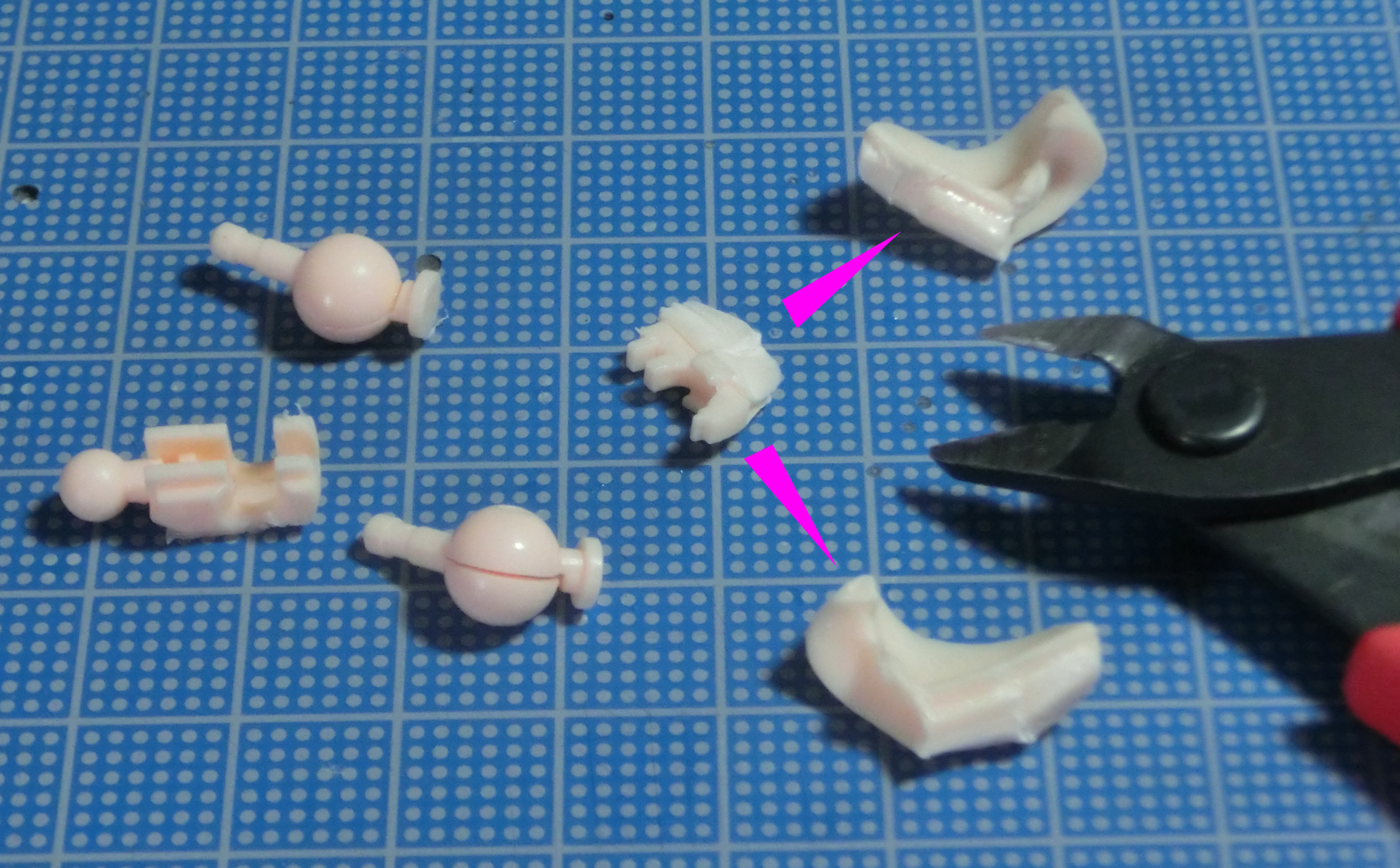

画像を参考にニッパーでカットします。




画像はサムネイルです。クリックすると大きい画像で表示します。

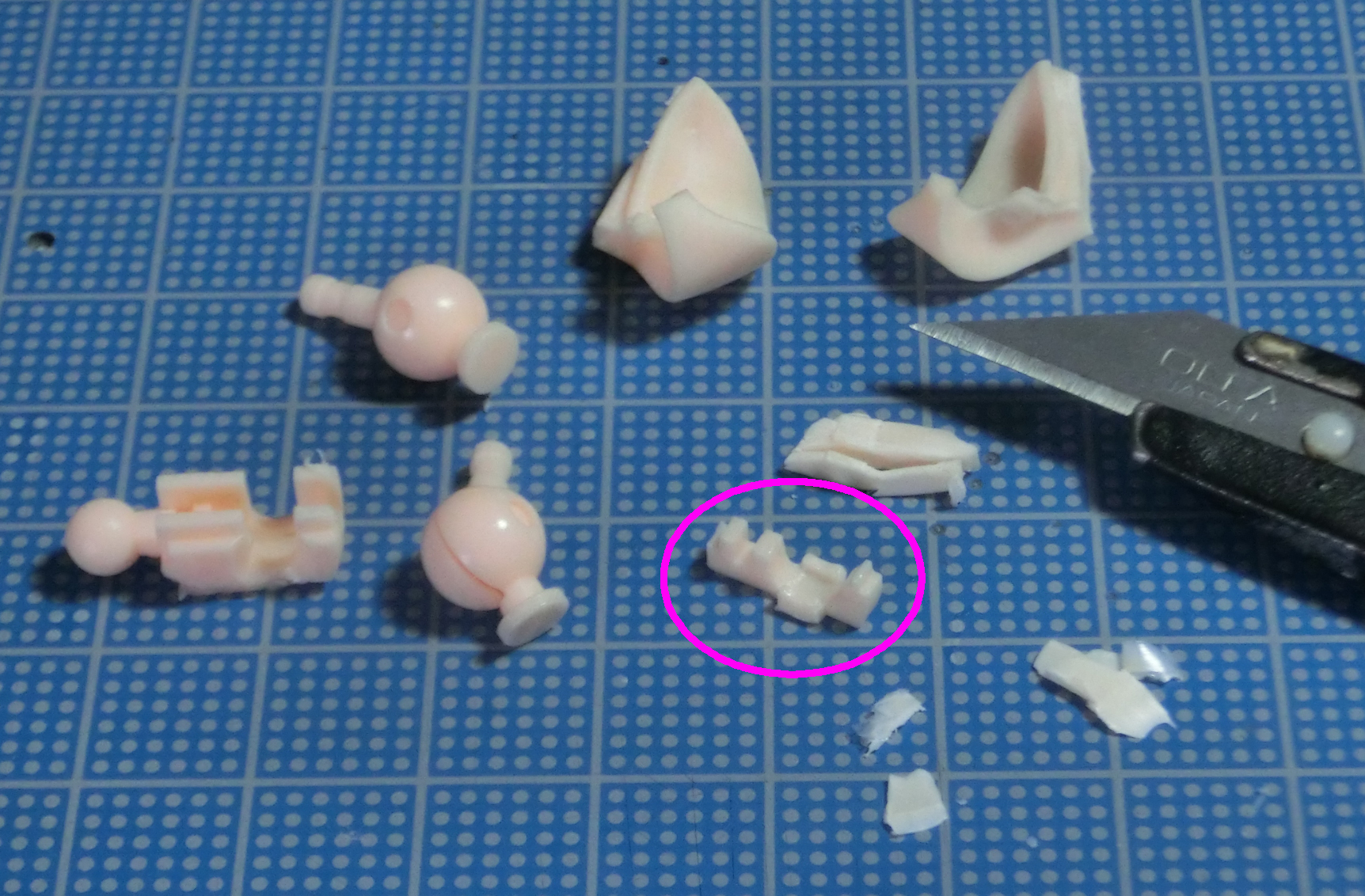

カッターナイフで関節パーツ以外の部分を切り取ります。



画像はサムネイルです。クリックすると大きい画像で表示します。

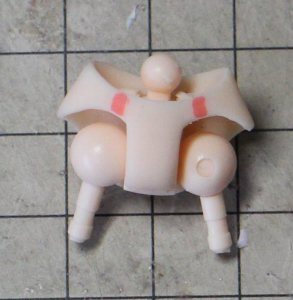

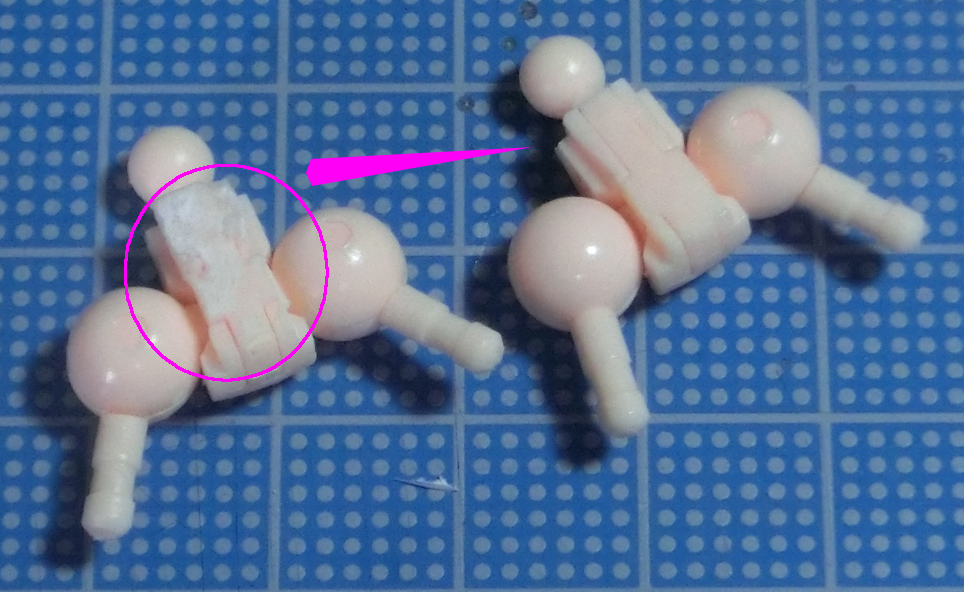

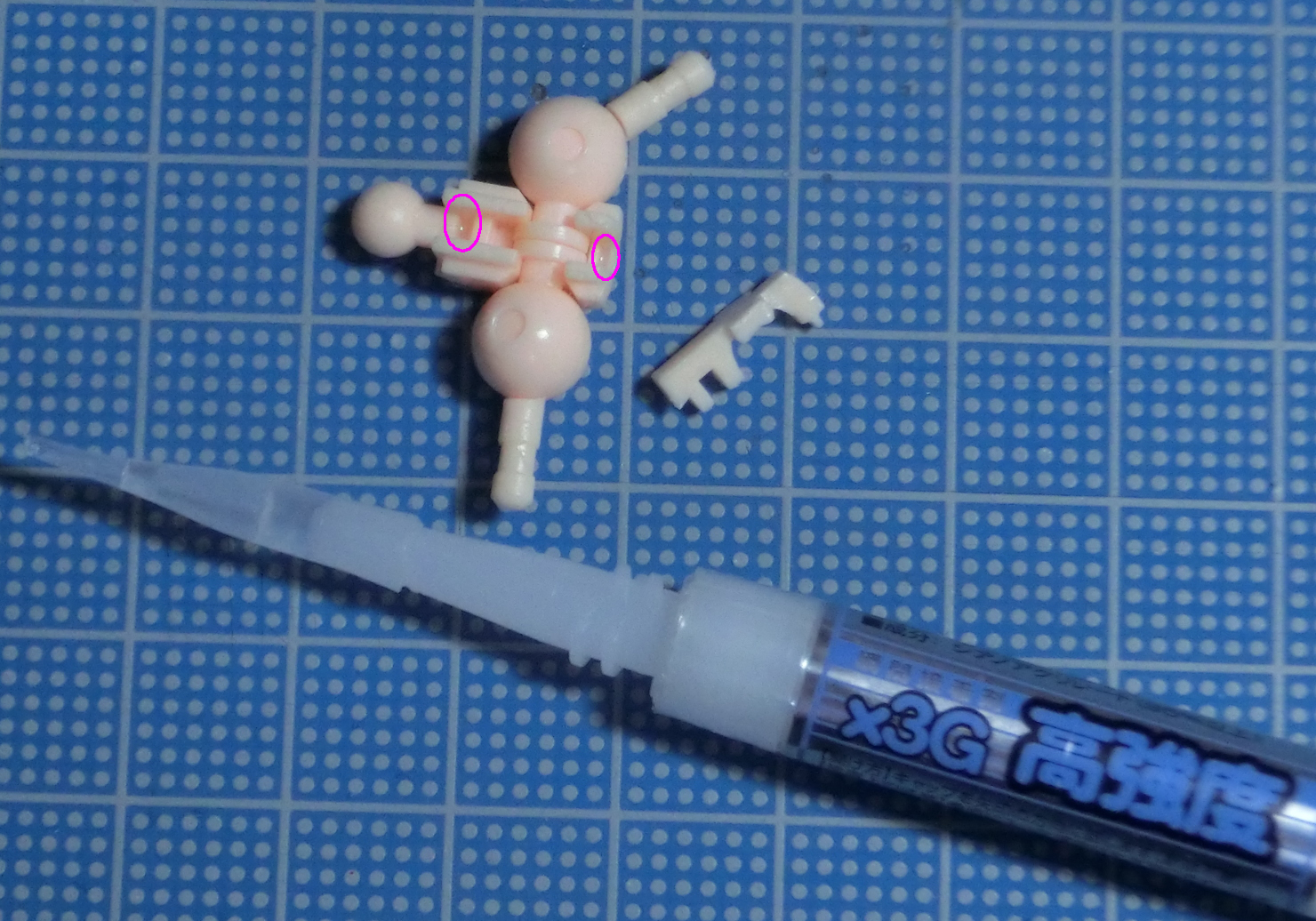

画像のように組み立てて、ピンク印にほんの少し
接着剤を付けます。




画像はサムネイルです。クリックすると大きい画像で表示します。

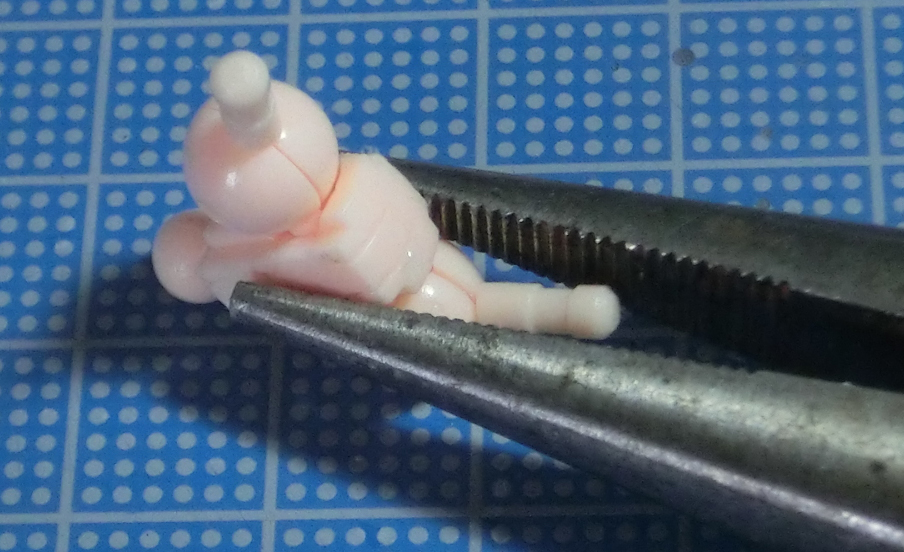

ラジオペンチでギュッと付けます。
残っている接着剤をカッターナイフでキレイに削り取ります。


画像はサムネイルです。クリックすると大きい画像で表示します
裏も同様に削り取ります。




画像はサムネイルです。クリックすると大きい画像で表示します。

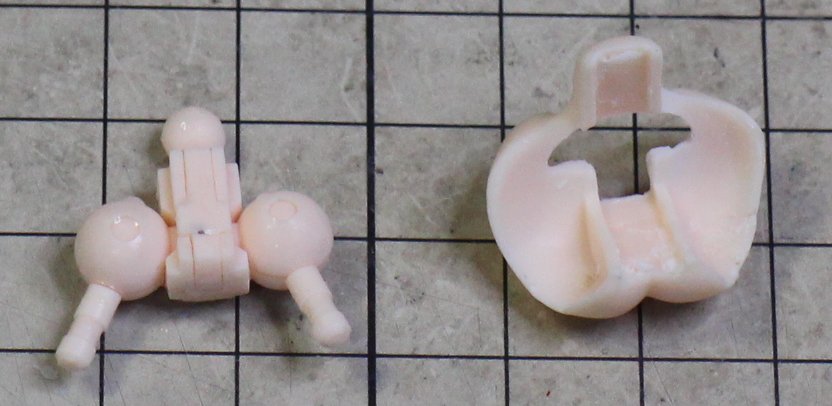

05 こちらのパーツを使用します。



画像はサムネイルです。クリックすると大きい画像で表示します。

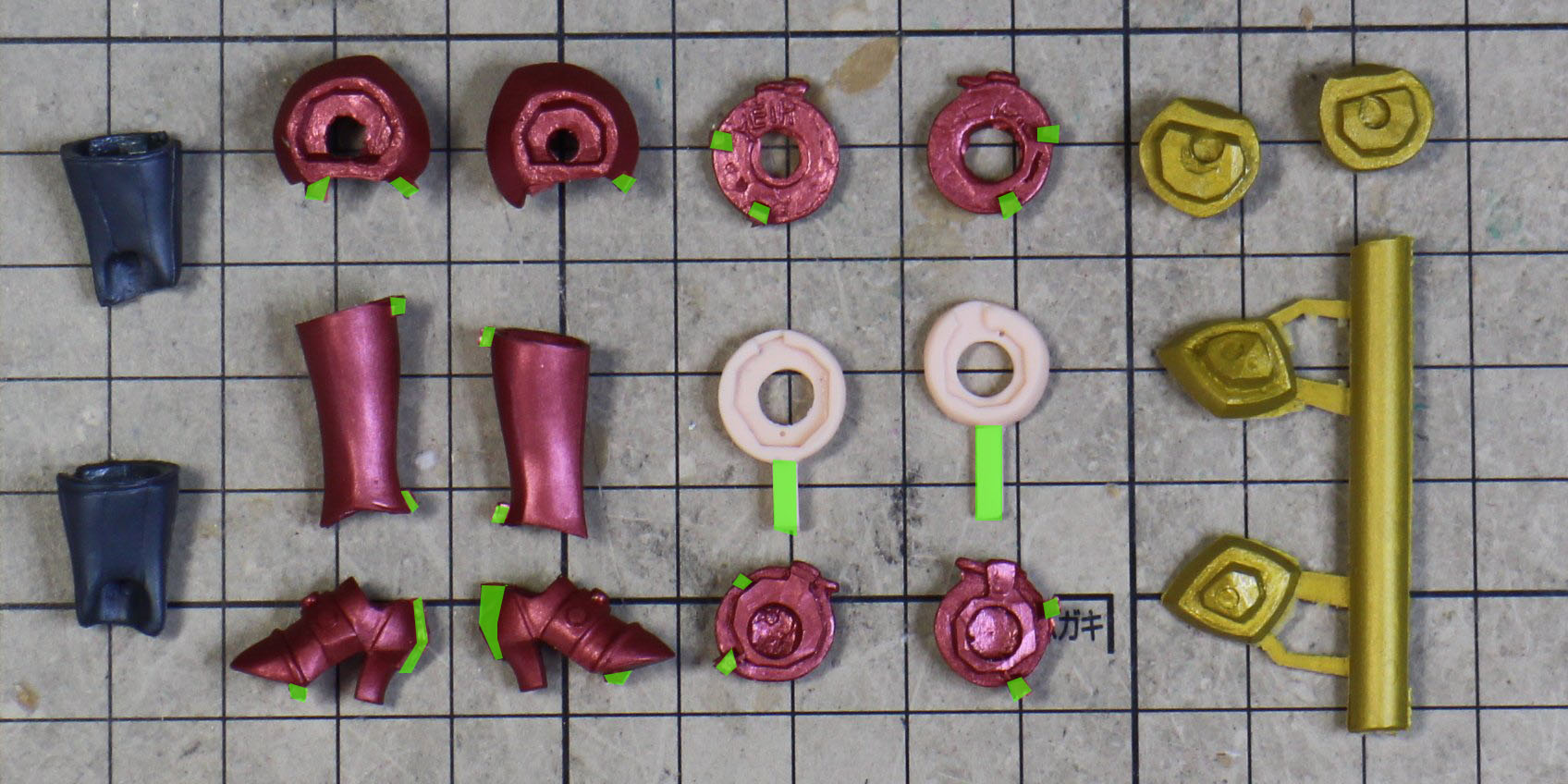

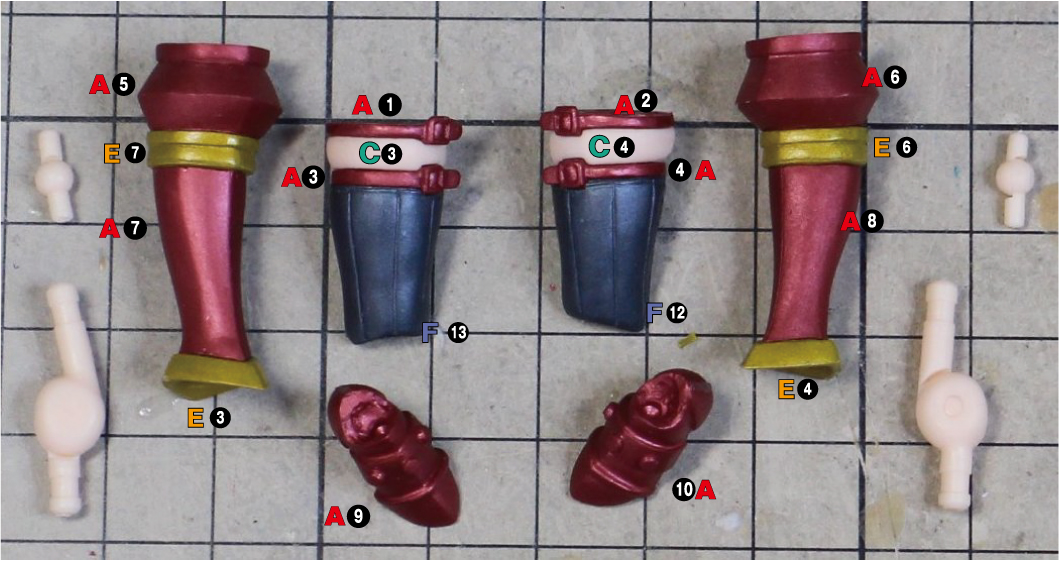

06 ◆足の組立
画像のパーツを使います。
緑の部分はバリです。



画像はサムネイルです。クリックすると大きい画像で表示します。
07 A-4パーツの穴に小さなバリがあるので(緑部分)
カッターで削りとってください。
穴の形状が変わっても問題有りませんので
ゴッソリ削ってください。




画像はサムネイルです。クリックすると大きい画像で表示します。
08 画像の様に瞬間接着剤を使って組立ます。【接着】




画像はサムネイルです。クリックすると大きい画像で表示します。

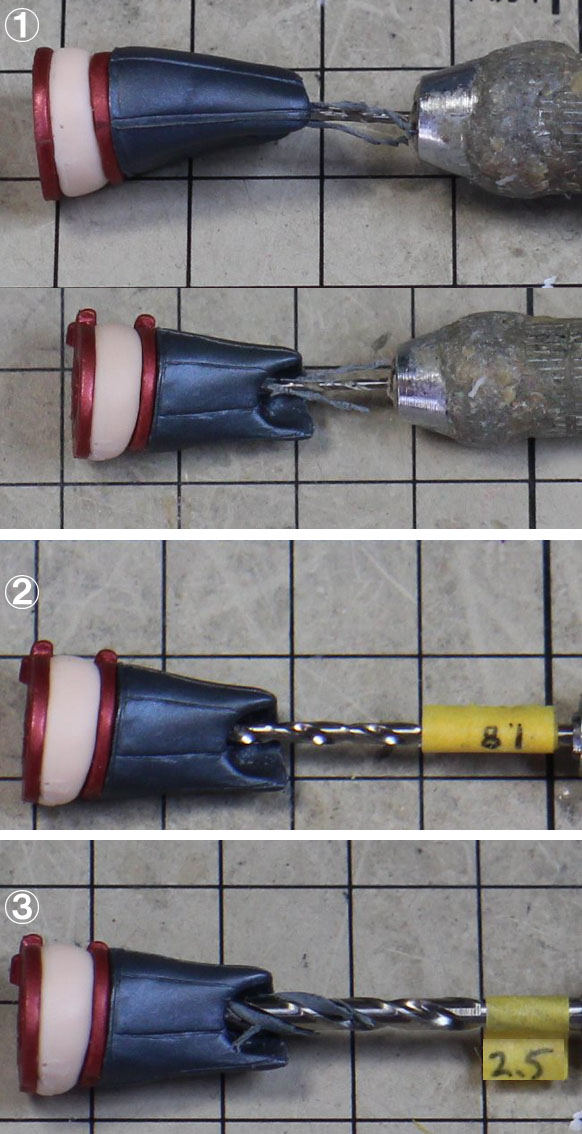

09 ドリルでピン穴を空けます。

左図の
@ A B の順で進めます。

@ まずは1ミリのドリルでセンター決めと
ある程度の深さまで空けます。
その後、A,B,と太いドリルで穴を広げていきます。

A,B は「穴を空ける」というより、「穴を広げる」という
感じです。

【2.5ミリドリル】



画像はサムネイルです。クリックすると大きい画像で表示します。
10 このパーツも01同様、茹でます。




画像はサムネイルです。クリックすると大きい画像で表示します。
11 湯煎することで、すっぽり簡単に可動軸が入ります。




画像はサムネイルです。クリックすると大きい画像で表示します。
12 ひざ下パーツも茹でます。




画像はサムネイルです。クリックすると大きい画像で表示します。

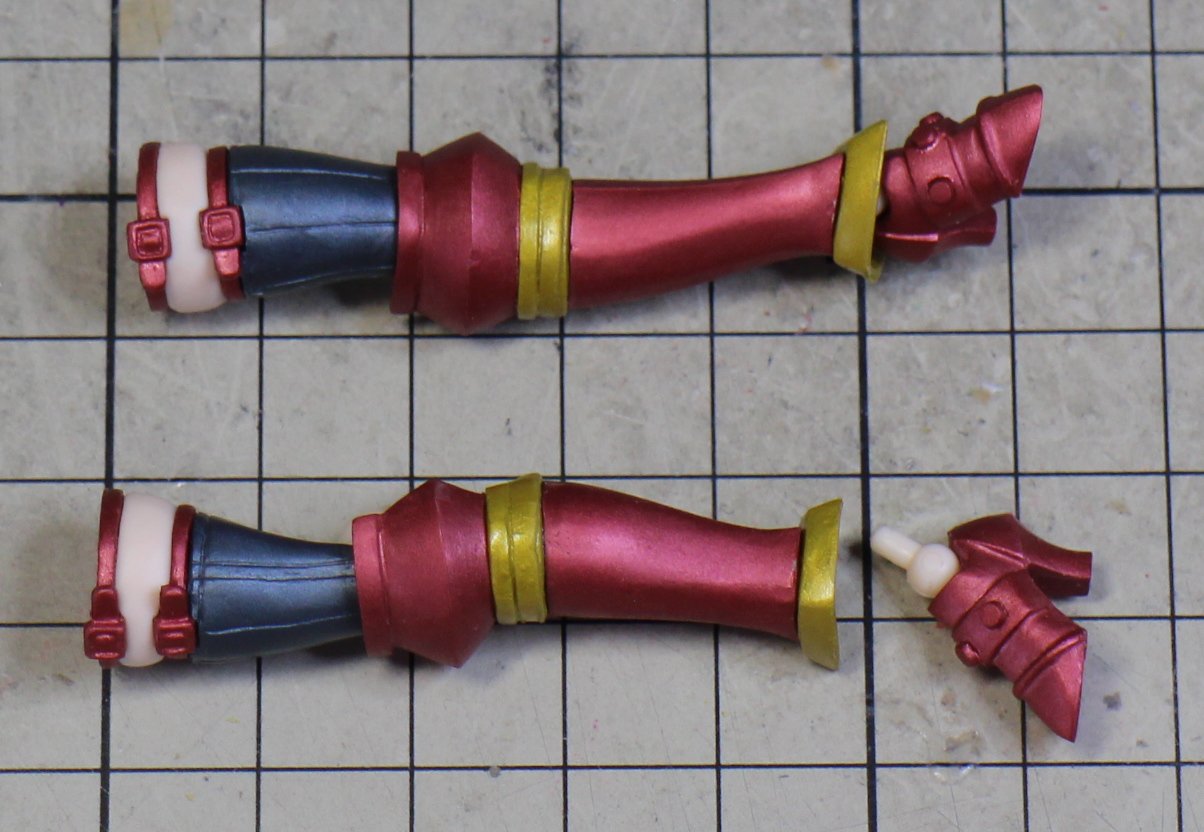

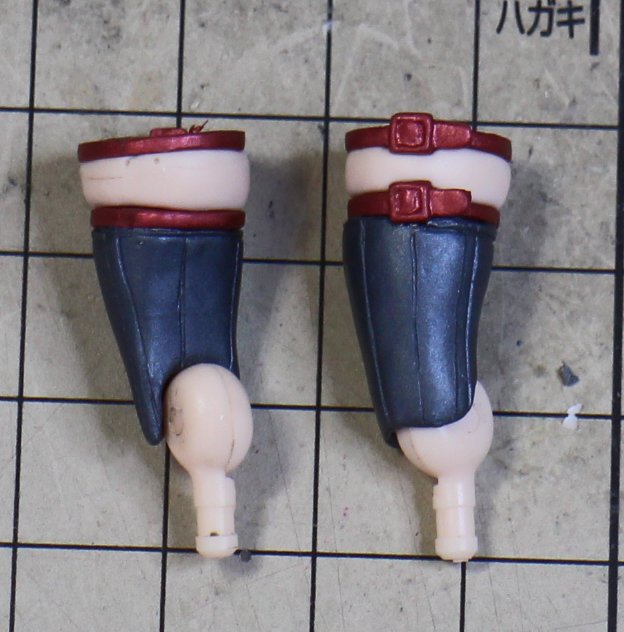

13 この様に組立ます。




画像はサムネイルです。クリックすると大きい画像で表示します。

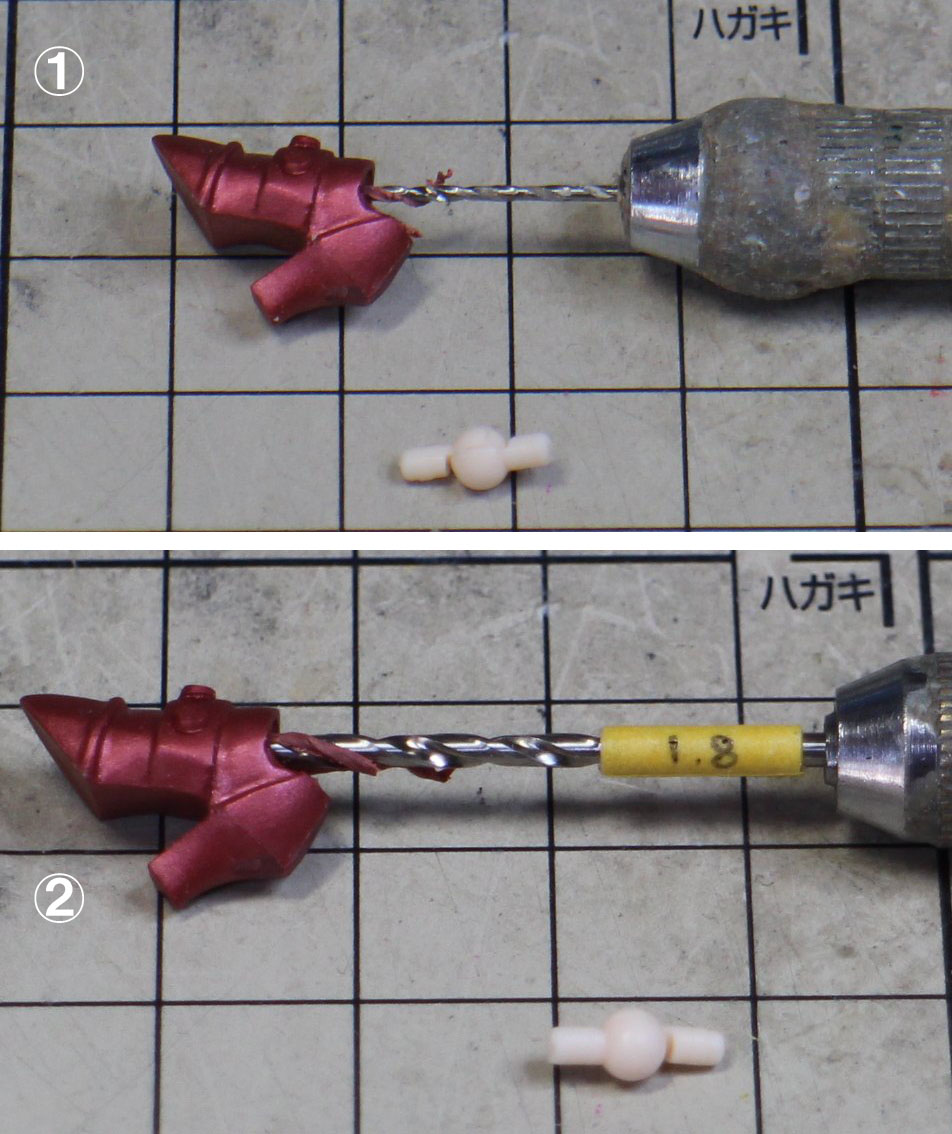

14 1,足首は角度に注意して空けます。

【1.8ミリドリル】

足首の可動軸はラジオペンチで摘んで刺します。
ボールの部分を摘んでください。

【38】参照





画像はサムネイルです。クリックすると大きい画像で表示します。

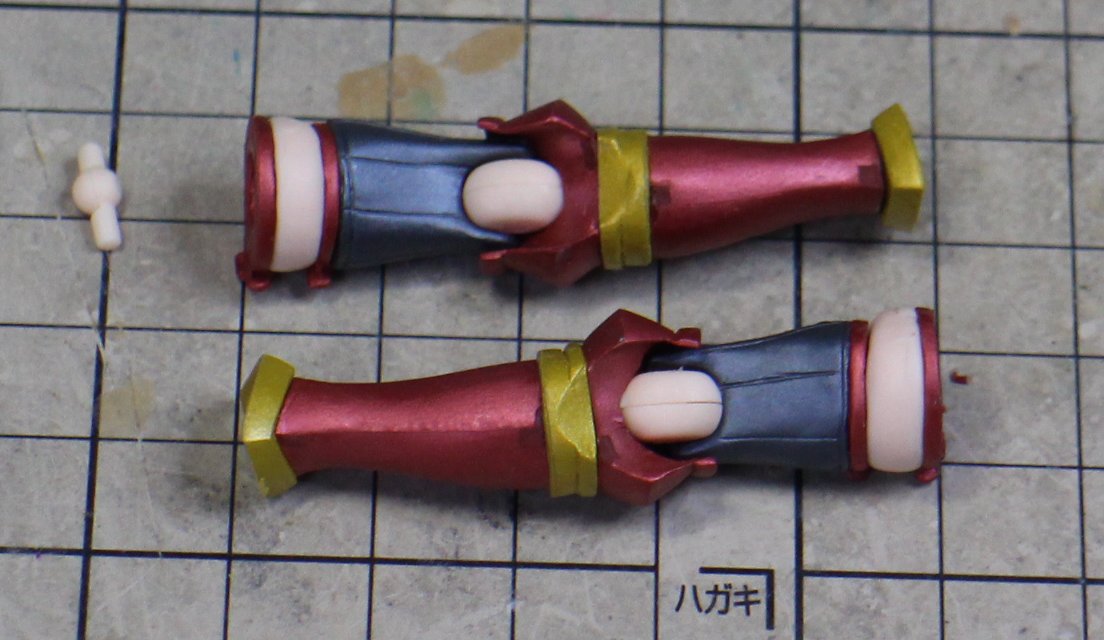

15 この様に組立てます。




画像はサムネイルです。クリックすると大きい画像で表示します。

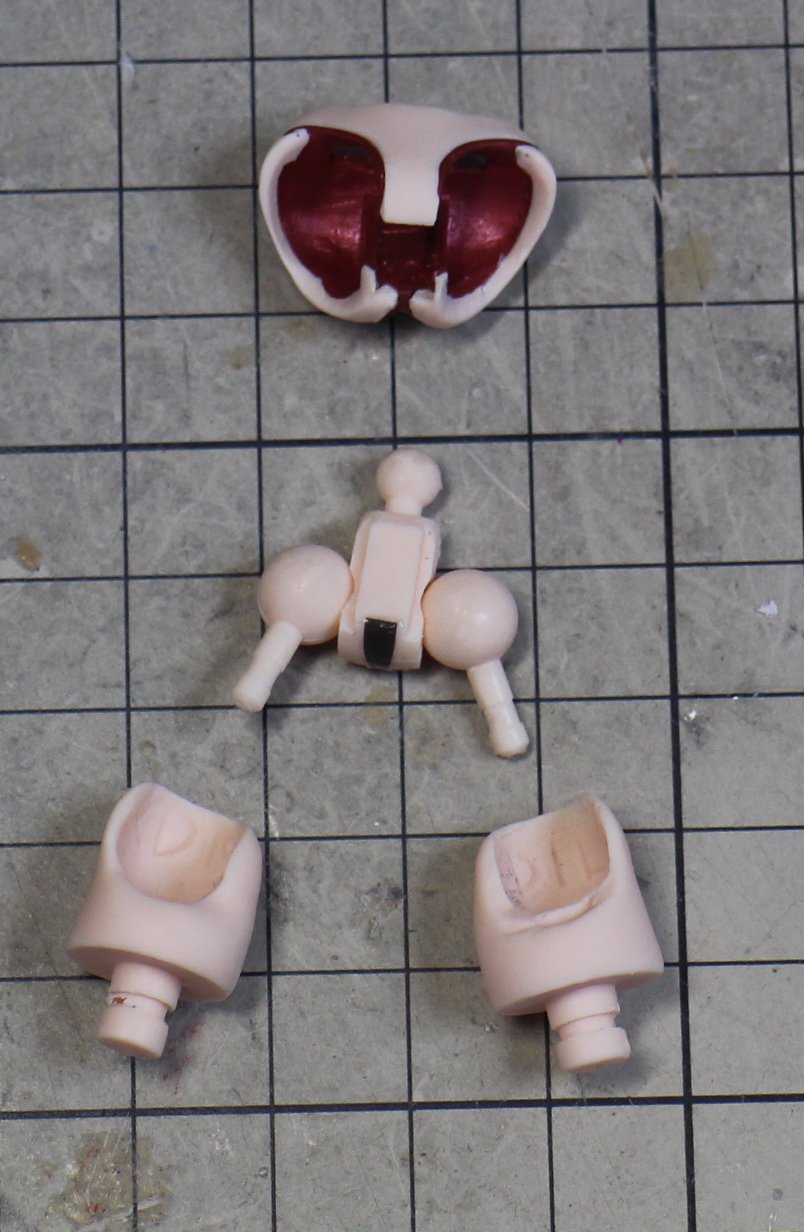

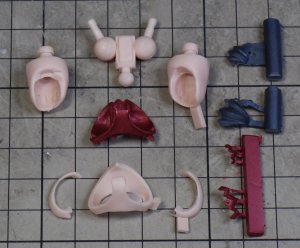

16 マタ、腰を組み立てます。




画像はサムネイルです。クリックすると大きい画像で表示します。

17 緑の部分のバリをカットします。




画像はサムネイルです。クリックすると大きい画像で表示します。
18
A-12パーツ
緑の部分のバリをカットします。



画像はサムネイルです。クリックすると大きい画像で表示します。

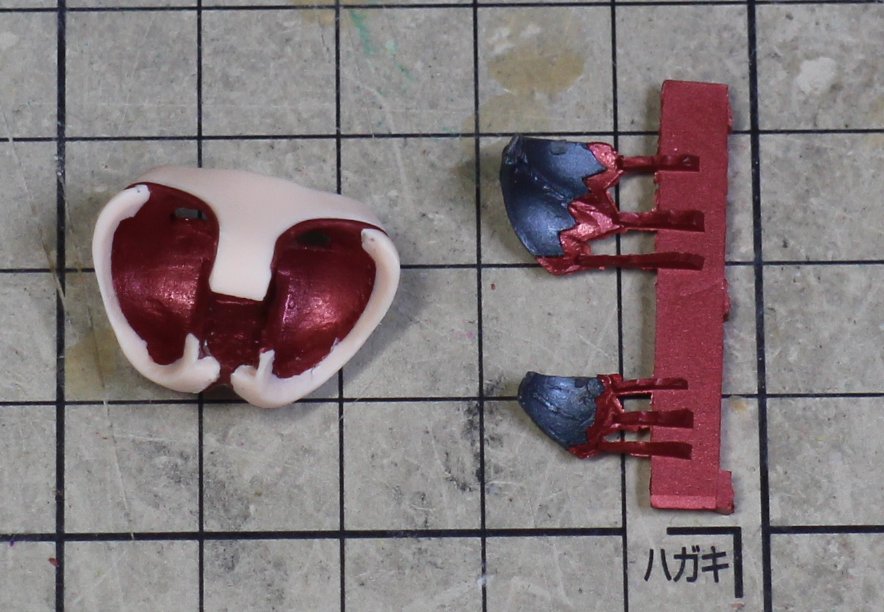

19 このように組立ます。A16 A17 パーツは小さいので
この状態に接着してからバリをカットします。【接着】




画像はサムネイルです。クリックすると大きい画像で表示します。
20 こちらも【09】同様、1ミリから穴を空けます。

【2.5ミリドリル】




画像はサムネイルです。クリックすると大きい画像で表示します。

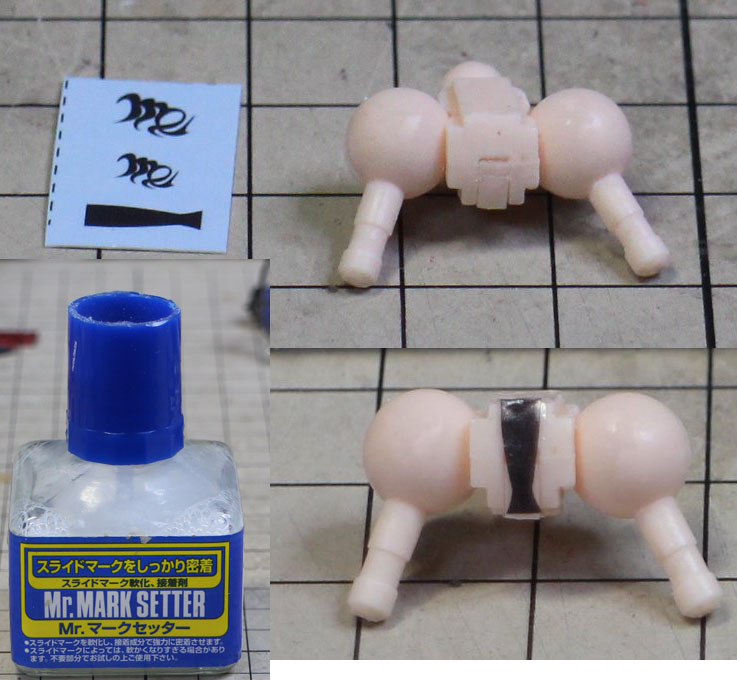

21


パンツのでデカールを貼ります。
画像のように貼ります。

必ずマークセッターを使ってください。

デカールは破れやすいので注意してください。


予備でもう1枚あります。
こちらは切り込みがありませんので
画像のようにピンク線でカットしてから水につけて
貼ってください。



デカールの詳しい貼り方はコチラ
ハイキューパーツのテクニカルガイド

【リンク先補足】
*2・フィニッシュマスター
水を軽く含ませた綿棒で代用可能です

*8・デカールフィクサー
使いません



画像はサムネイルです。クリックすると大きい画像で表示します。

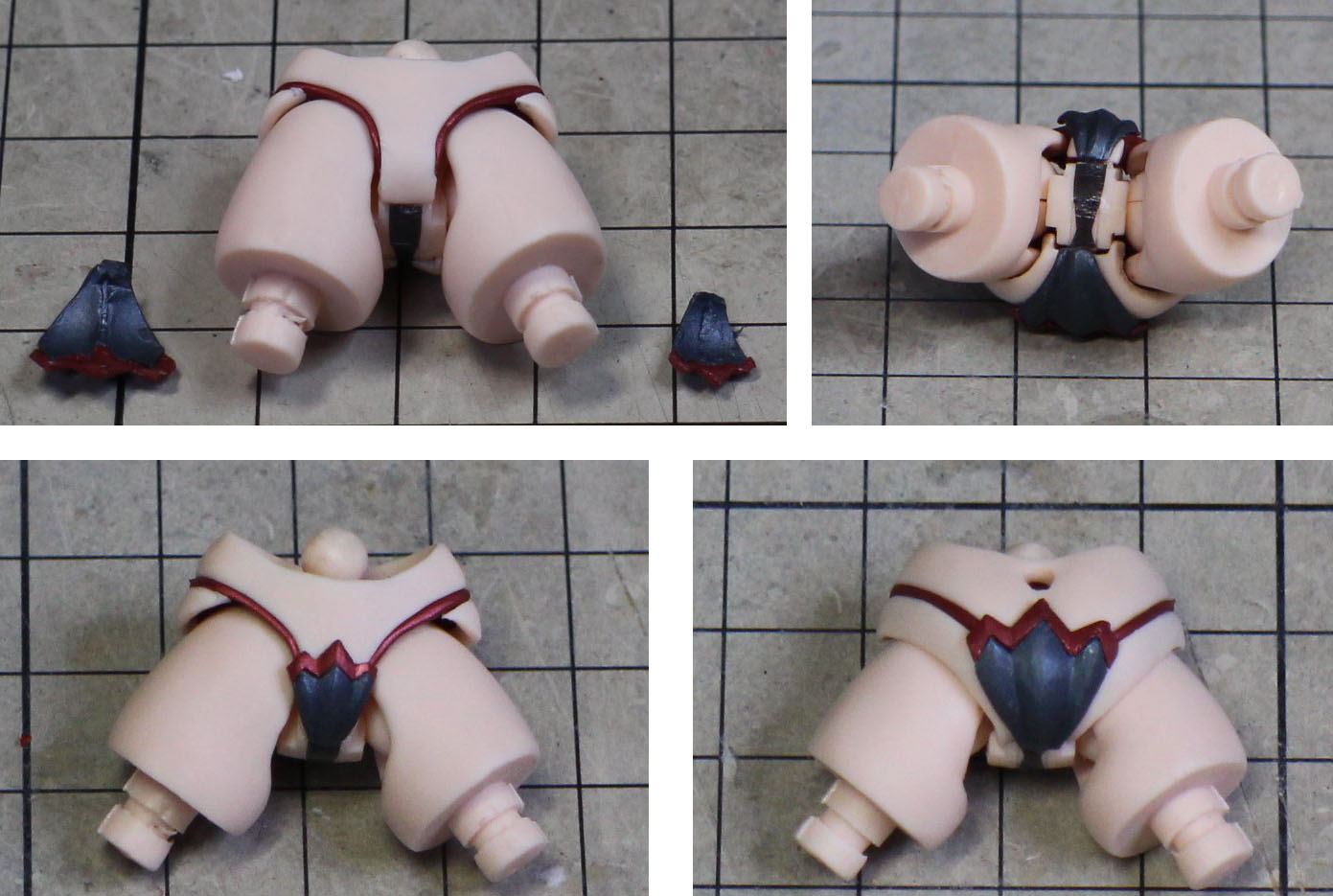

22 フトモモパーツを入れます。

硬くて入らない場合は【フトモモパーツを】茹でてください。




画像はサムネイルです。クリックすると大きい画像で表示します。

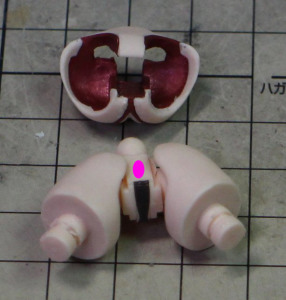

23 腰パーツを股関節パーツに被せます。

股に隙間がある場合h腰パーツを茹でてから被せます。

画像はサムネイルです。クリックすると大きい画像で表示します。

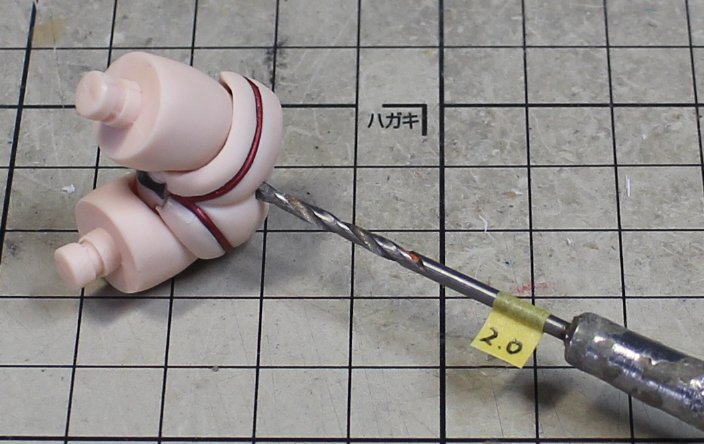

24 尻尾の穴を空けます。
【2ミリドリル】

画像の状態は開けにくいので
【23】の状態で腰パーツに貫通させてもOKです。




画像はサムネイルです。クリックすると大きい画像で表示します。
25 パンツパーツを接着します。




画像はサムネイルです。クリックすると大きい画像で表示します。
26

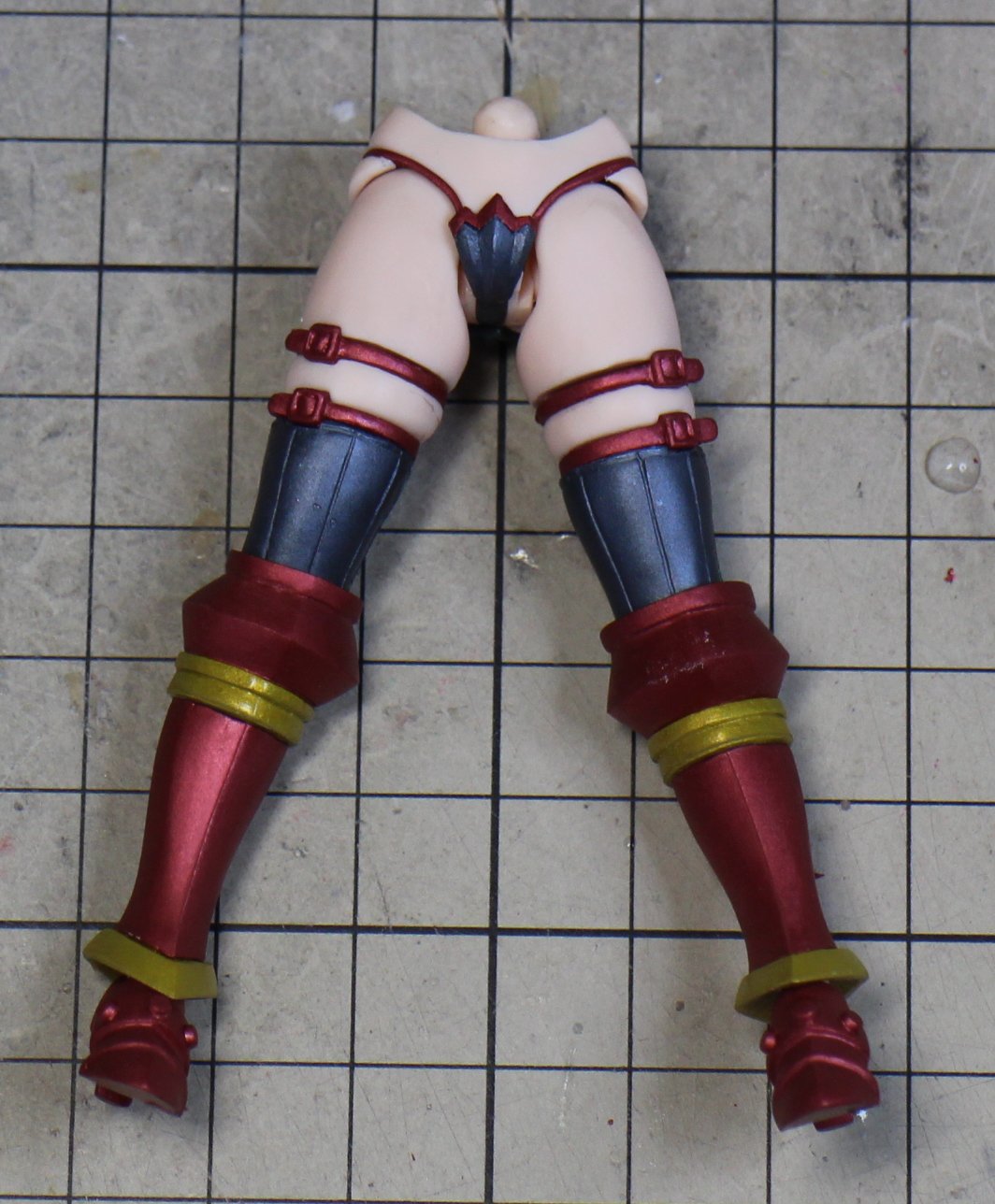

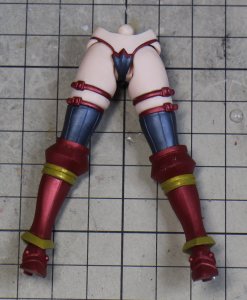

足パーツを繋げます。

固い場合は無理せず、
太もも軸をナイフで削ってください。

丸棒軸の上下左右を削ります。



画像はサムネイルです。クリックすると大きい画像で表示します。
27
【ver,2】

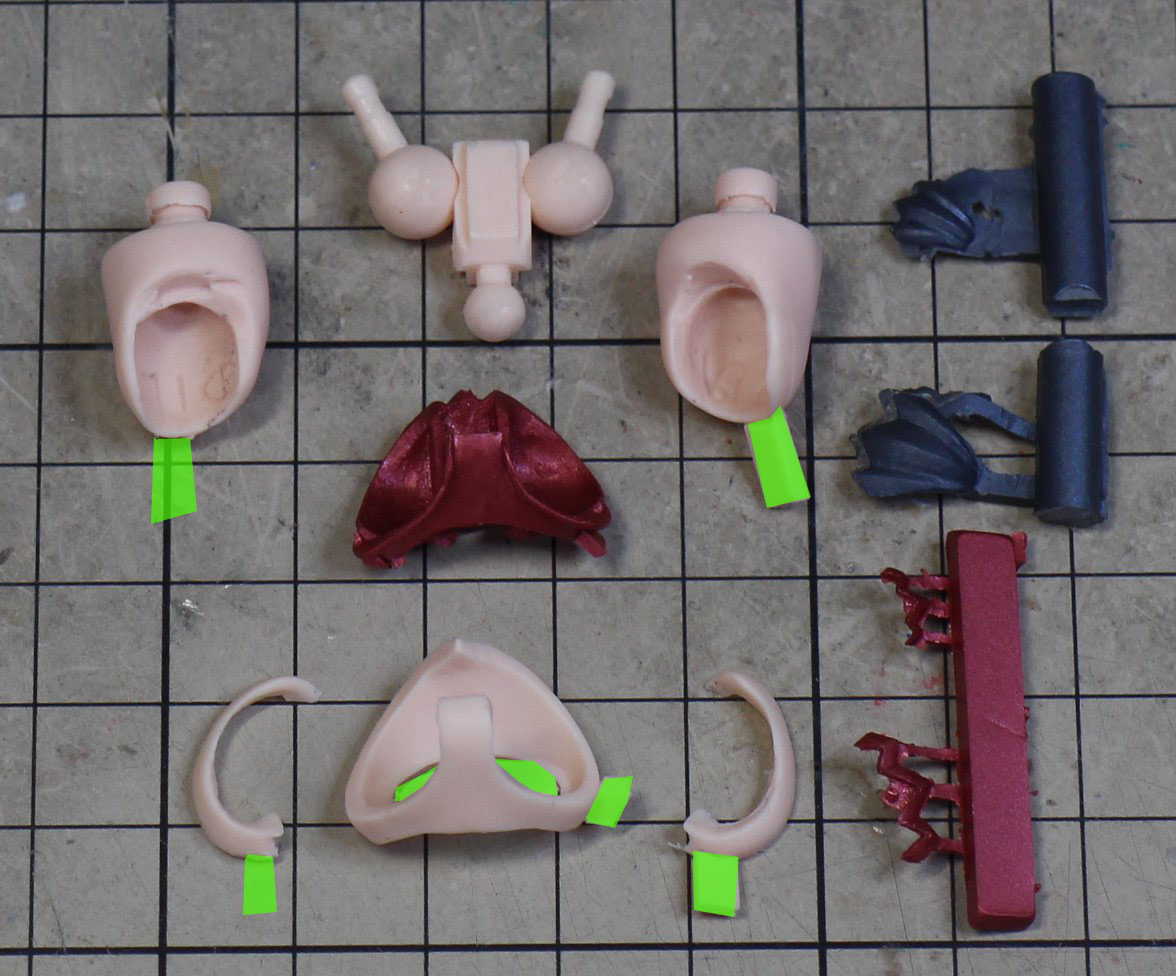

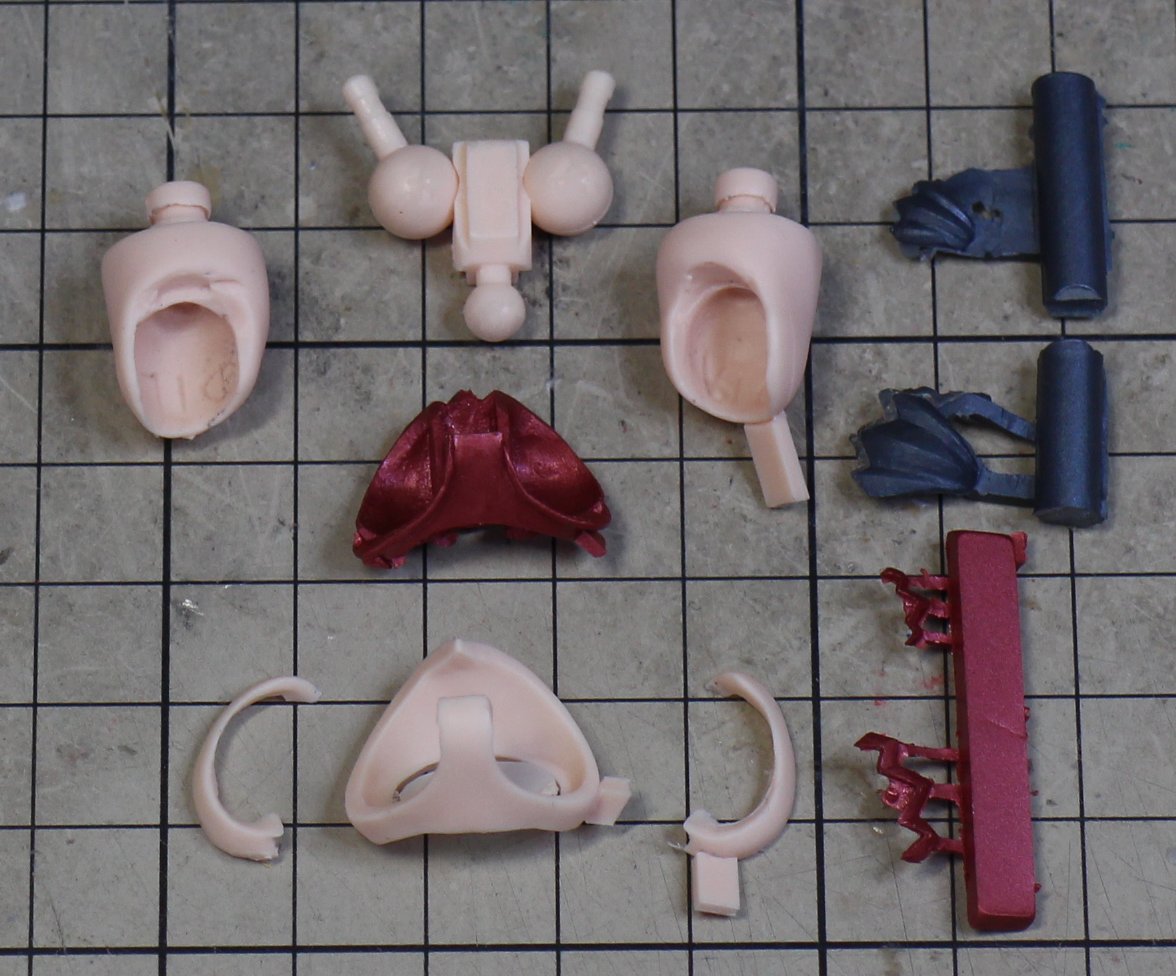

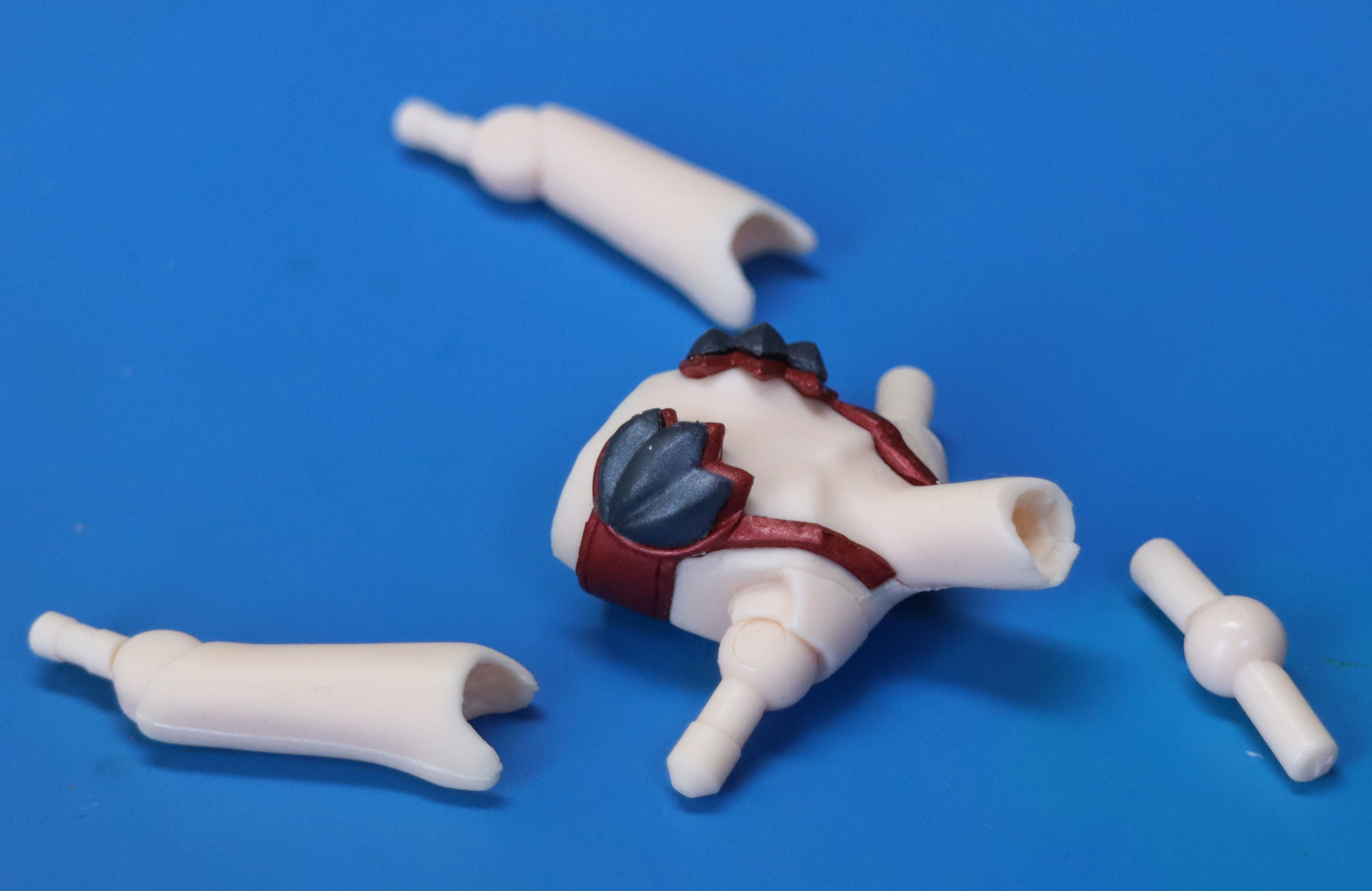

上半身を組み立てます。
緑の部分のバリをカットします。




画像はサムネイルです。クリックすると大きい画像で表示します。

27

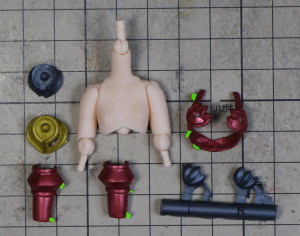

上半身を組み立てます。
緑の部分のバリをカットします。




画像はサムネイルです。クリックすると大きい画像で表示します。

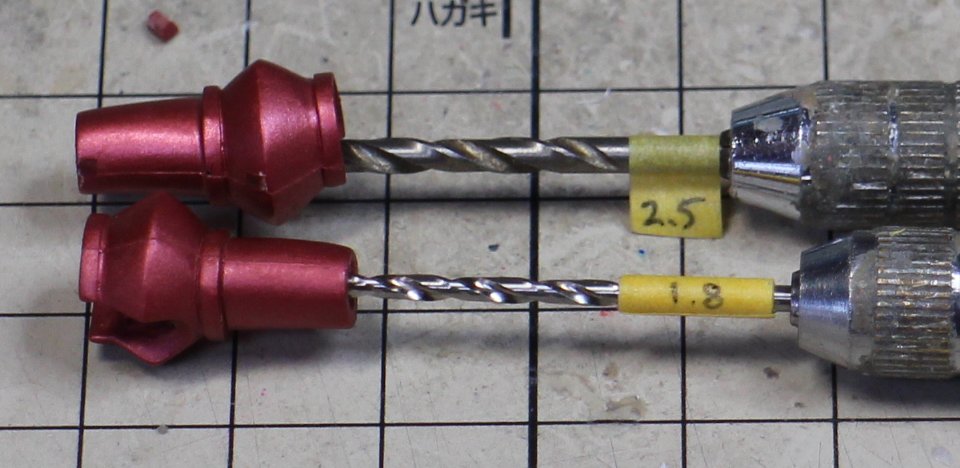

28 【09】を参考に

・2.5ミリドリル
ver,2 は、素肌の前腕と交換出来るように
2.6ミリで開けます。


・1.8ミリドリル
1.8ミリがキツい場合は 1.9で開けます。

で穴を空けます。



画像はサムネイルです。クリックすると大きい画像で表示します。

29 首パーツは画像のようにバリをカットします。

ゴールドパーツはバリが多いので、シッカリ、
カットしてください。


首部分にハメてみて仮組みを行なってください。
問題なくハマったら
一旦外して、パーツの裏側に接着剤を塗って接着します。


画像はサムネイルです。クリックすると大きい画像で表示します。
30-1 【ver,2】


画像の順番で仮組みを行います。
隙間ができる場合はお湯で調整してください。

問題ないのを確認して接着します。

首の後ろは特にシッカリ接着してください。

画像はサムネイルです。クリックすると大きい画像で表示します。

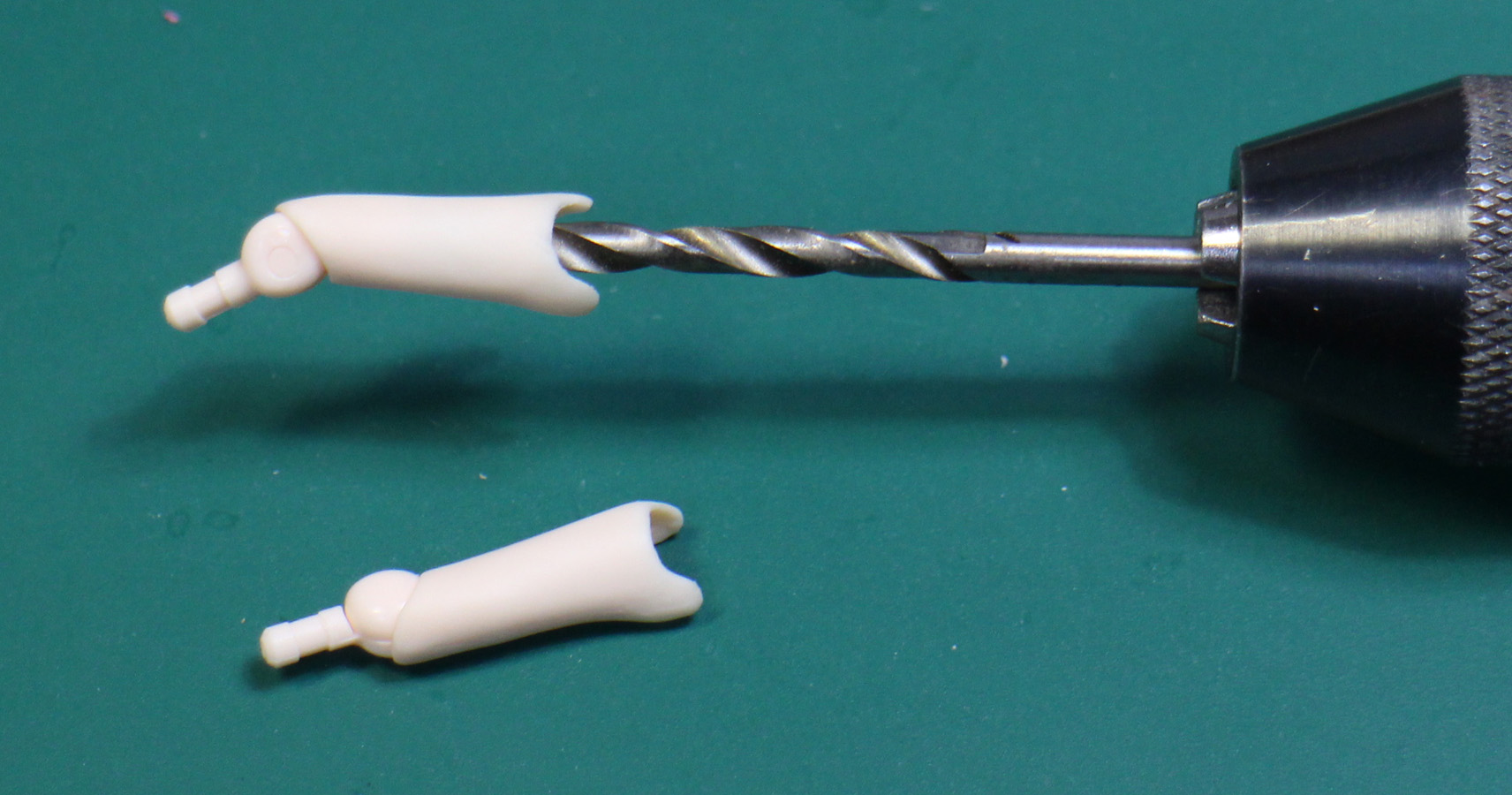

30-2
【ver,2】

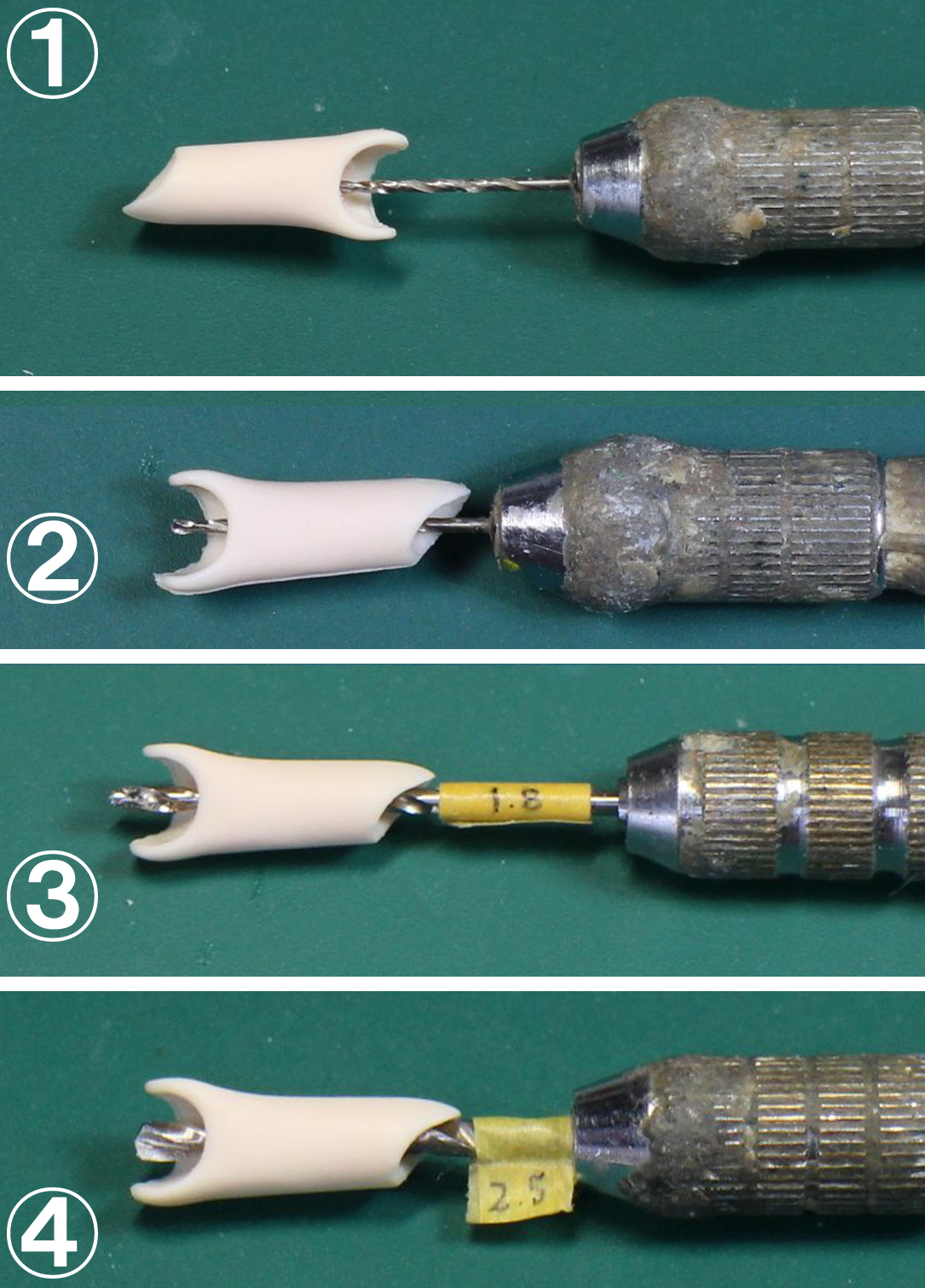

◆重要◆軸穴の開け方◆重要◆

上腕に軸穴を空けます。


左図の
@ A B C の順で進めます。

@ まずは肩側の方から1ミリのドリルでセンター決めを行い
ある程度の深さまで空けます。

A 今度はヒジ側から1ミリドリルで穴を空けて貫通させます。

その後、B,C,と太いドリルで穴を広げていきます。

B,C は「穴を空ける」というより、「穴を広げる」という
感じです。

【2.5ミリドリル】

◆@〜Cの工程は【途中ドリル】として、全ての穴開け作業で
同じ工程を行ってください



画像はサムネイルです。クリックすると大きい画像で表示します。



画像はサムネイルです。クリックすると大きい画像で表示します。
30-3

【ver,2】

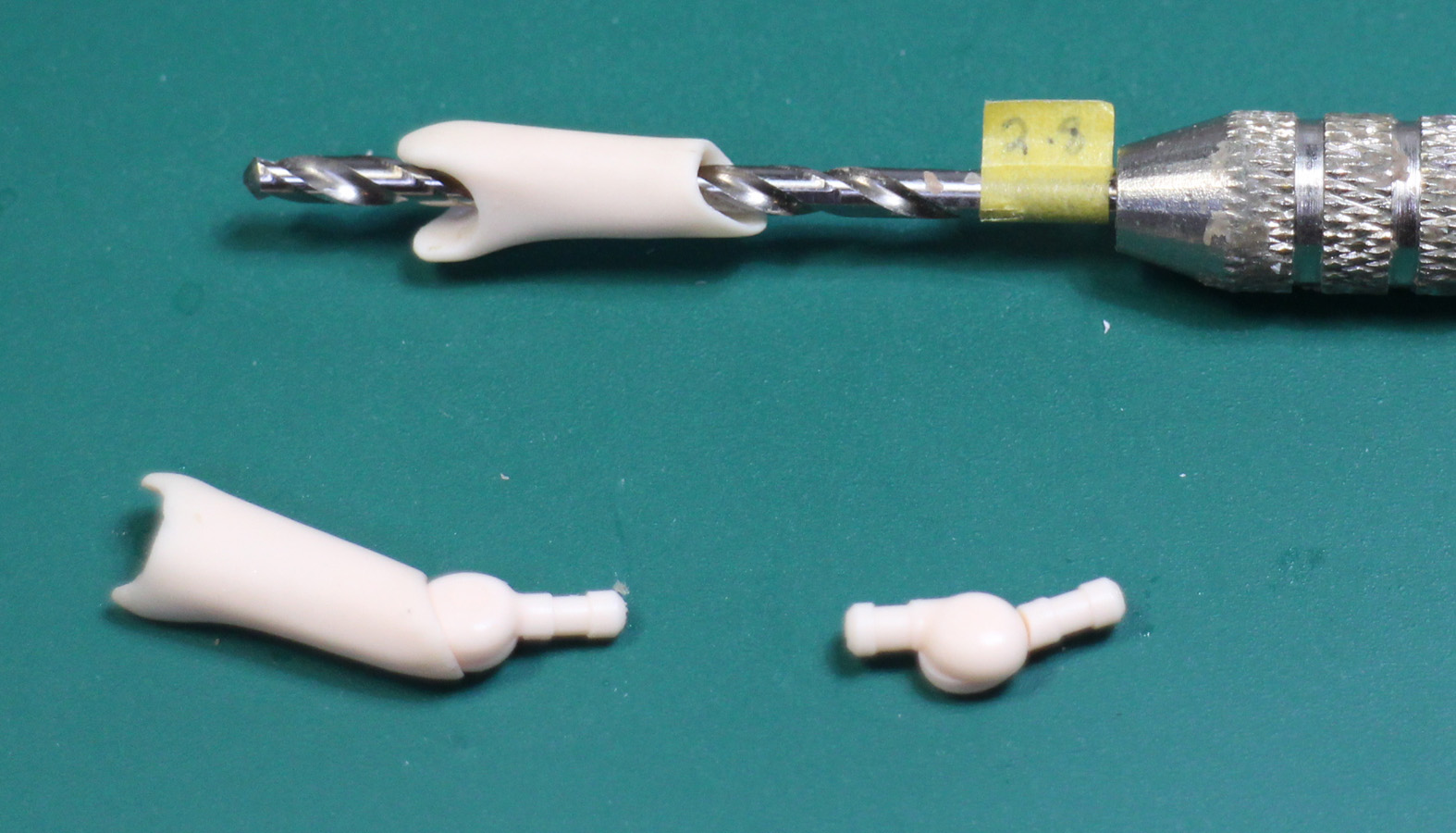

更に 2.8ミリドリル で穴を広げます











ヒジ軸をはめ込みます。
*上腕は変形しやすいので茹でないでください




画像はサムネイルです。クリックすると大きい画像で表示します。



30-4 【ver,2】


肩側から 3.2ミリドリル で穴を広げます。
ヒジ軸に当たる深さまで。

画像はサムネイルです。クリックすると大きい画像で表示します。

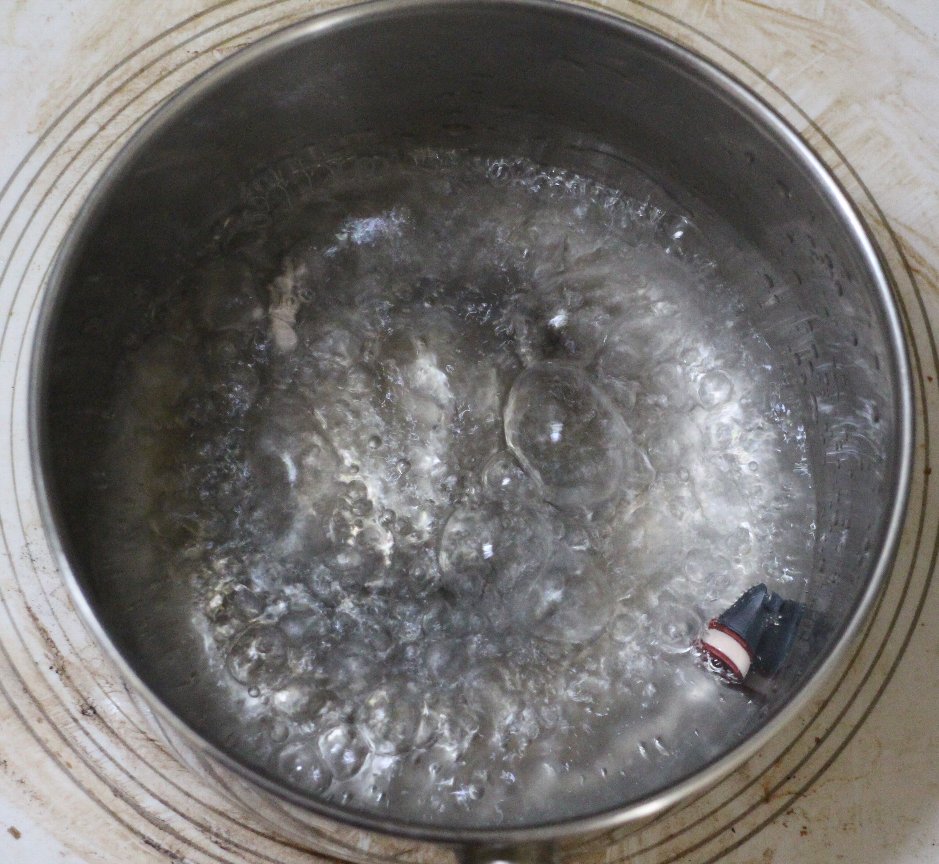

30-5 【ver,2】

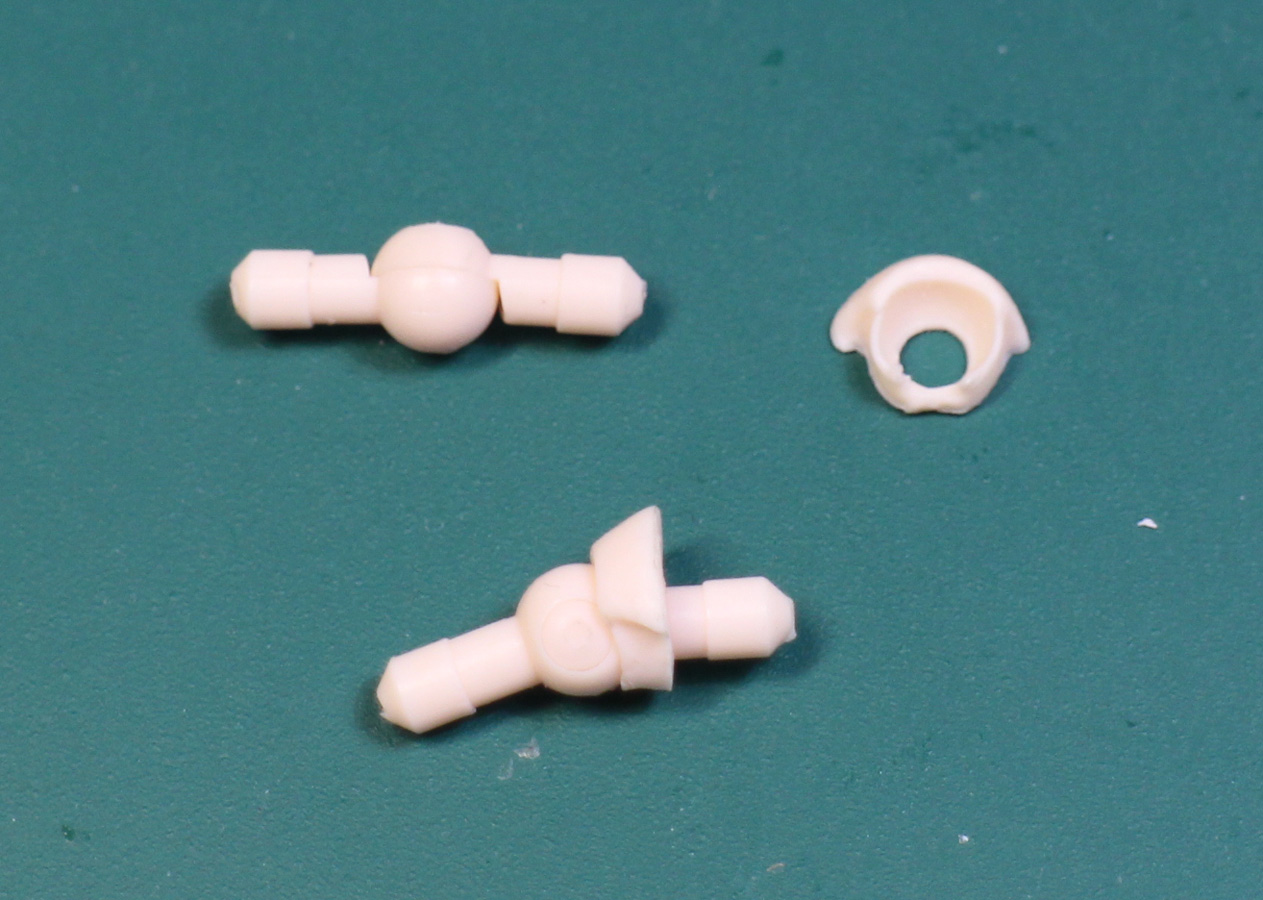

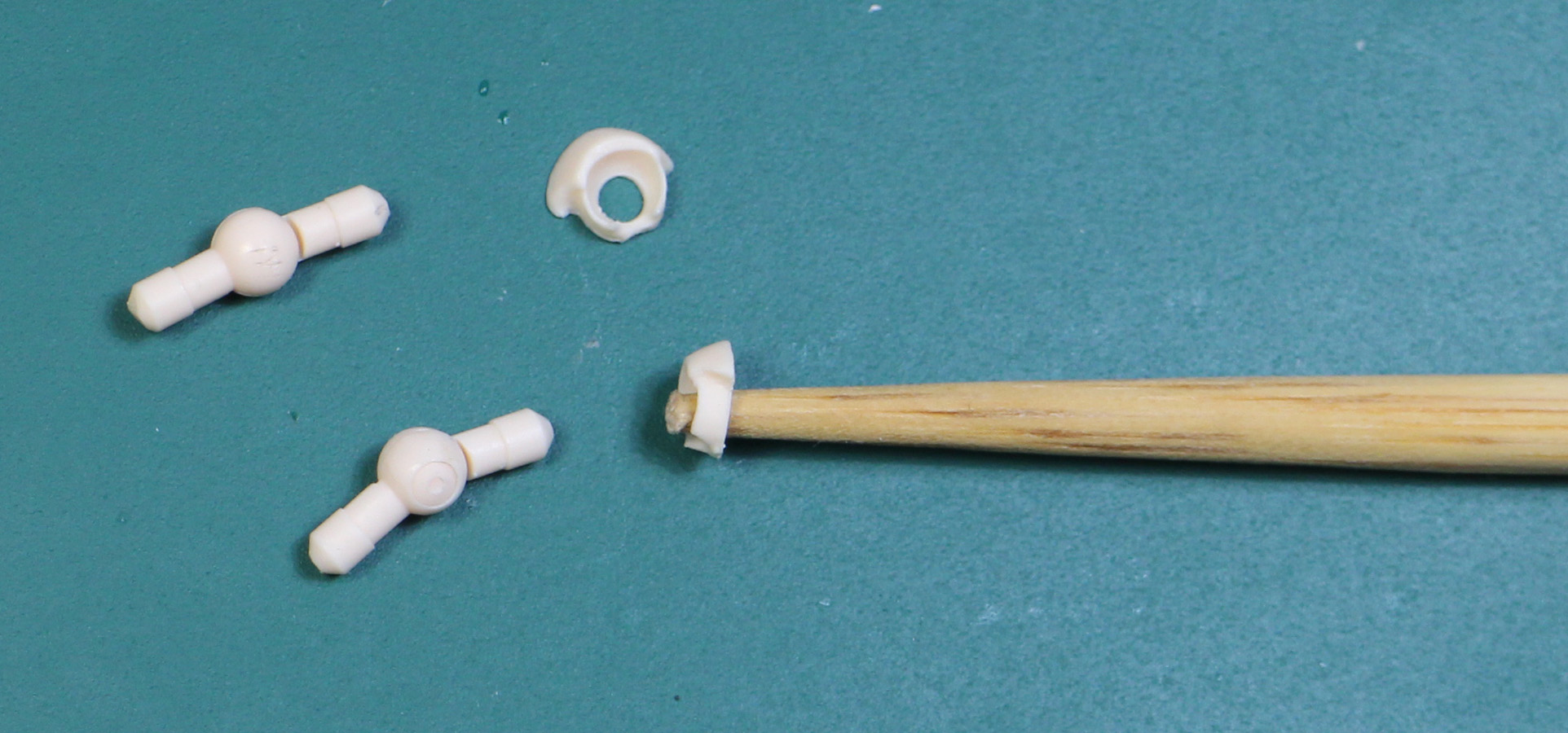

肩軸にカバーを取り付けます。
カバーを茹でて肩軸に取り付けます。

カバーが小さい為、茹でてもスグに冷えてしまう為
画像の様にの先にカバーを付けた状態で鍋で茹でます。(1分程度)


画像はサムネイルです。クリックすると大きい画像で表示します。
30-6



【ver,2】

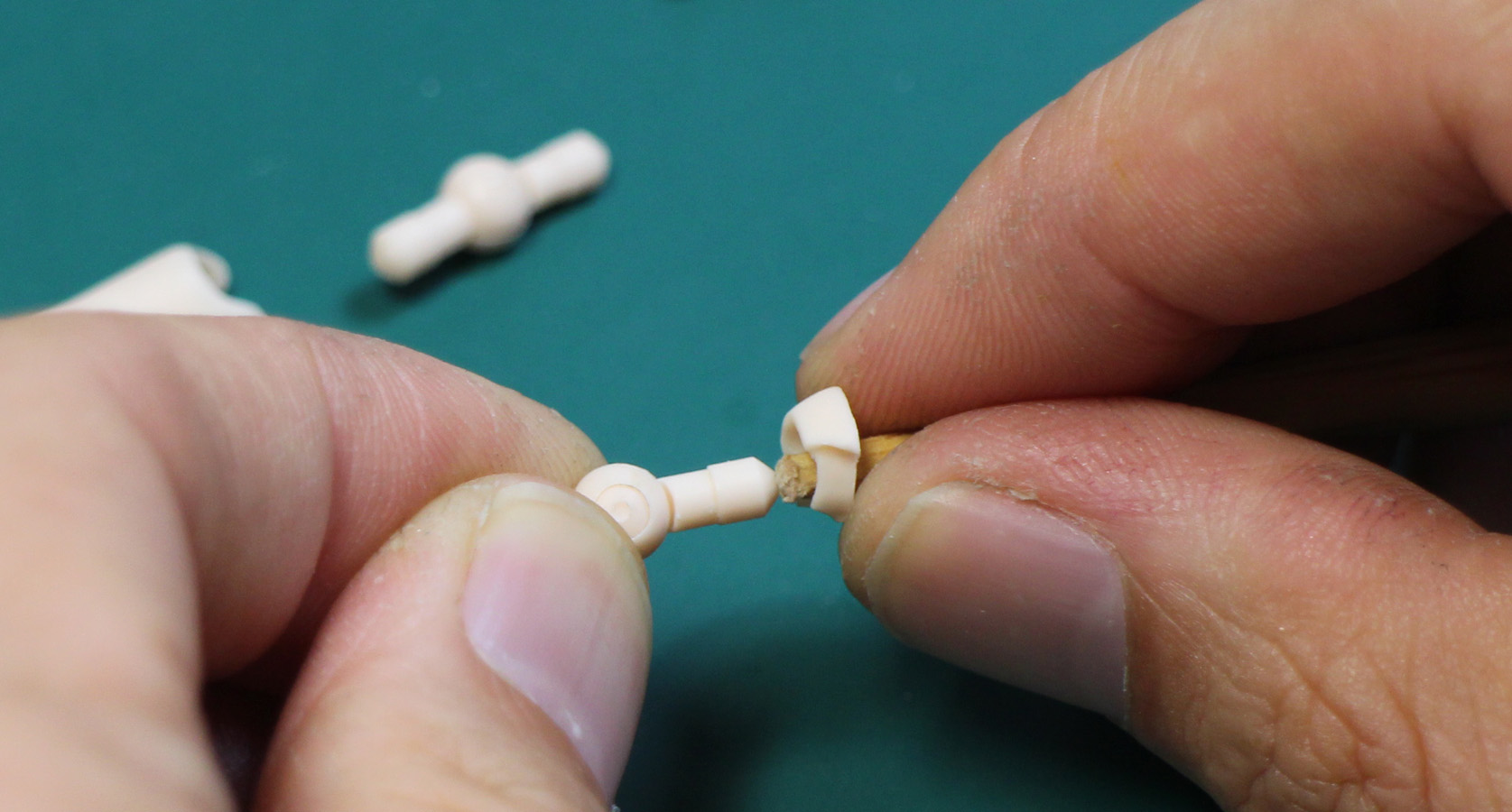

茹でた後、素早くカバーを画像を参考に肩軸へスライドさせます。












画像のようになります。

画像はサムネイルです。クリックすると大きい画像で表示します。
















この状態でもう一度茹でて、軸とカバーをフィットさせます。



30-7 【ver,2】

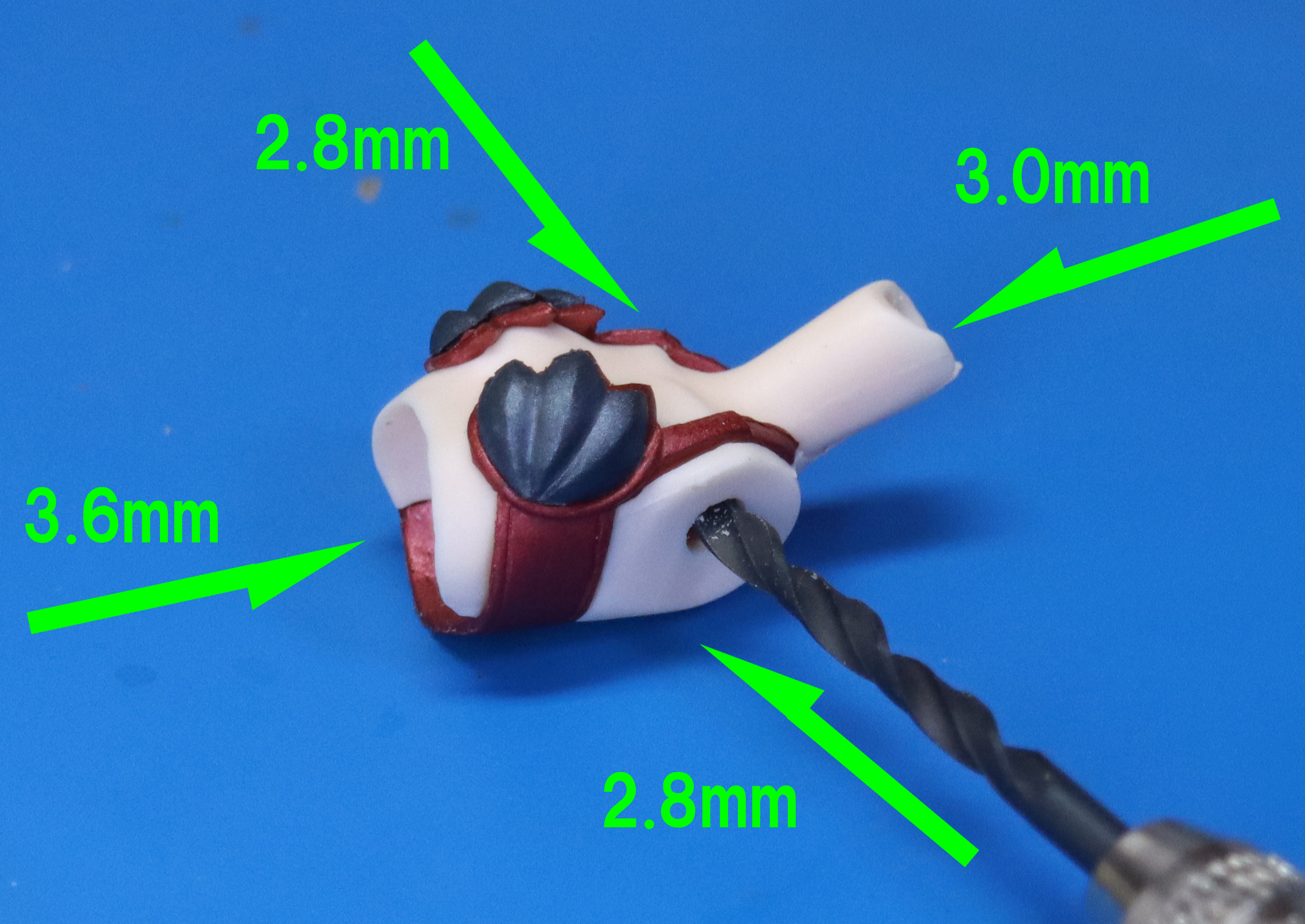

接着剤が固まってから
4箇所にドリルで穴を広げます。




画像はサムネイルです。クリックすると大きい画像で表示します。
30-8 【ver,2】


上半身パーツを茹でて、30-6項の肩軸を差し込みます。

画像のように組立ます。


画像はサムネイルです。クリックすると大きい画像で表示します。

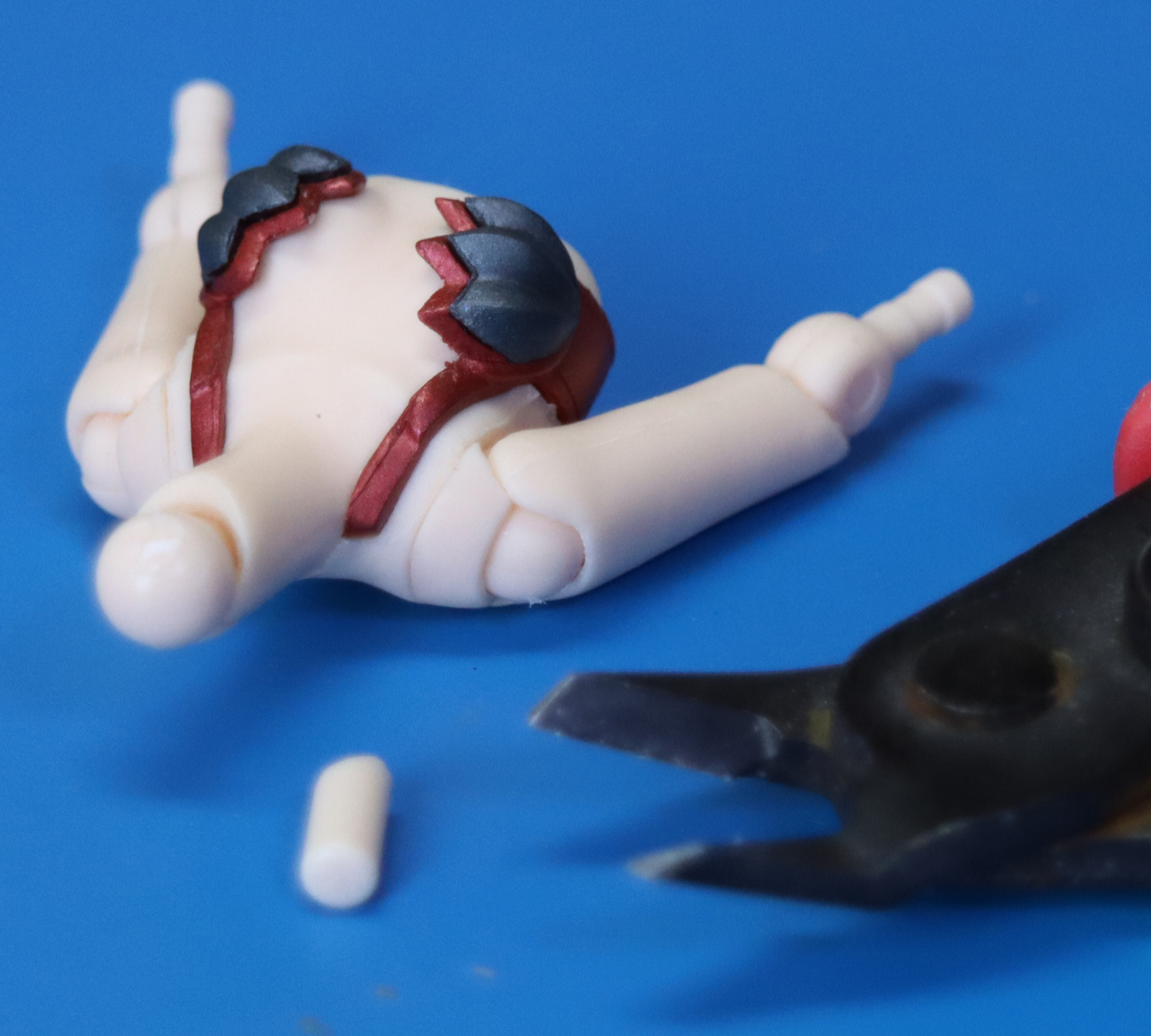

30-9 【ver,2】


上腕と首軸を差し込みます。

この項のパーツは茹でません

首軸のピンはカットします。

画像はサムネイルです。クリックすると大きい画像で表示します。

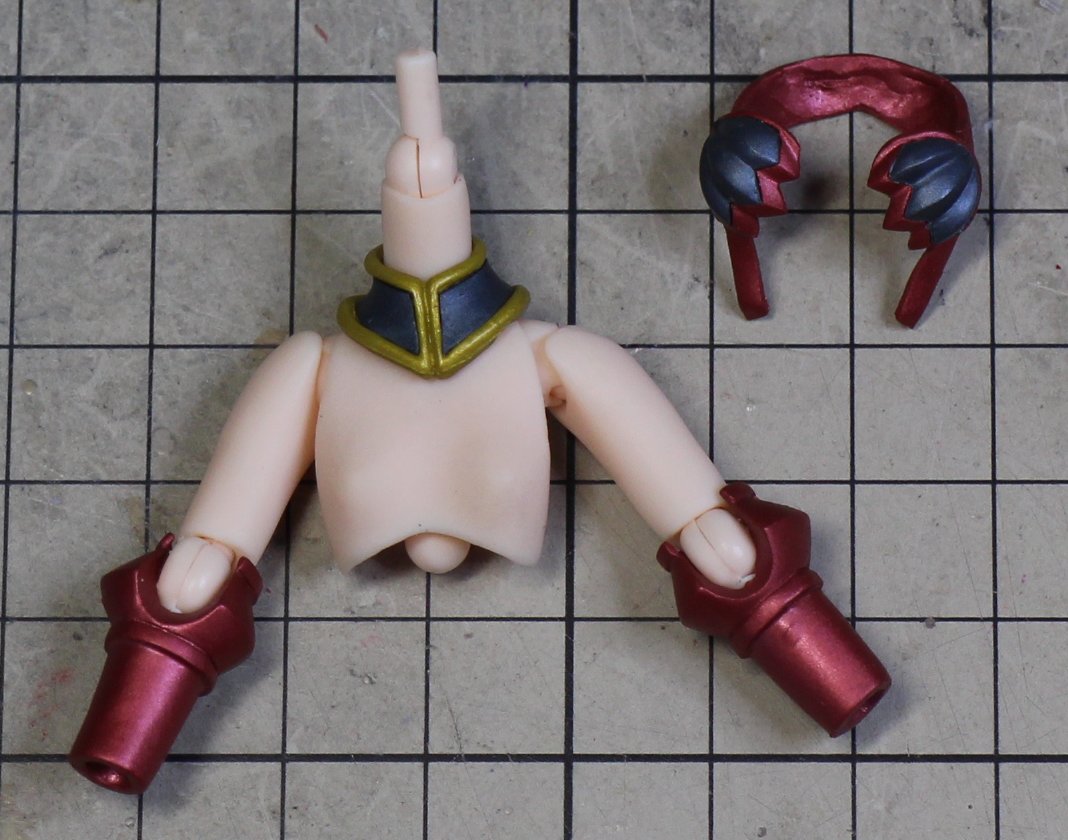

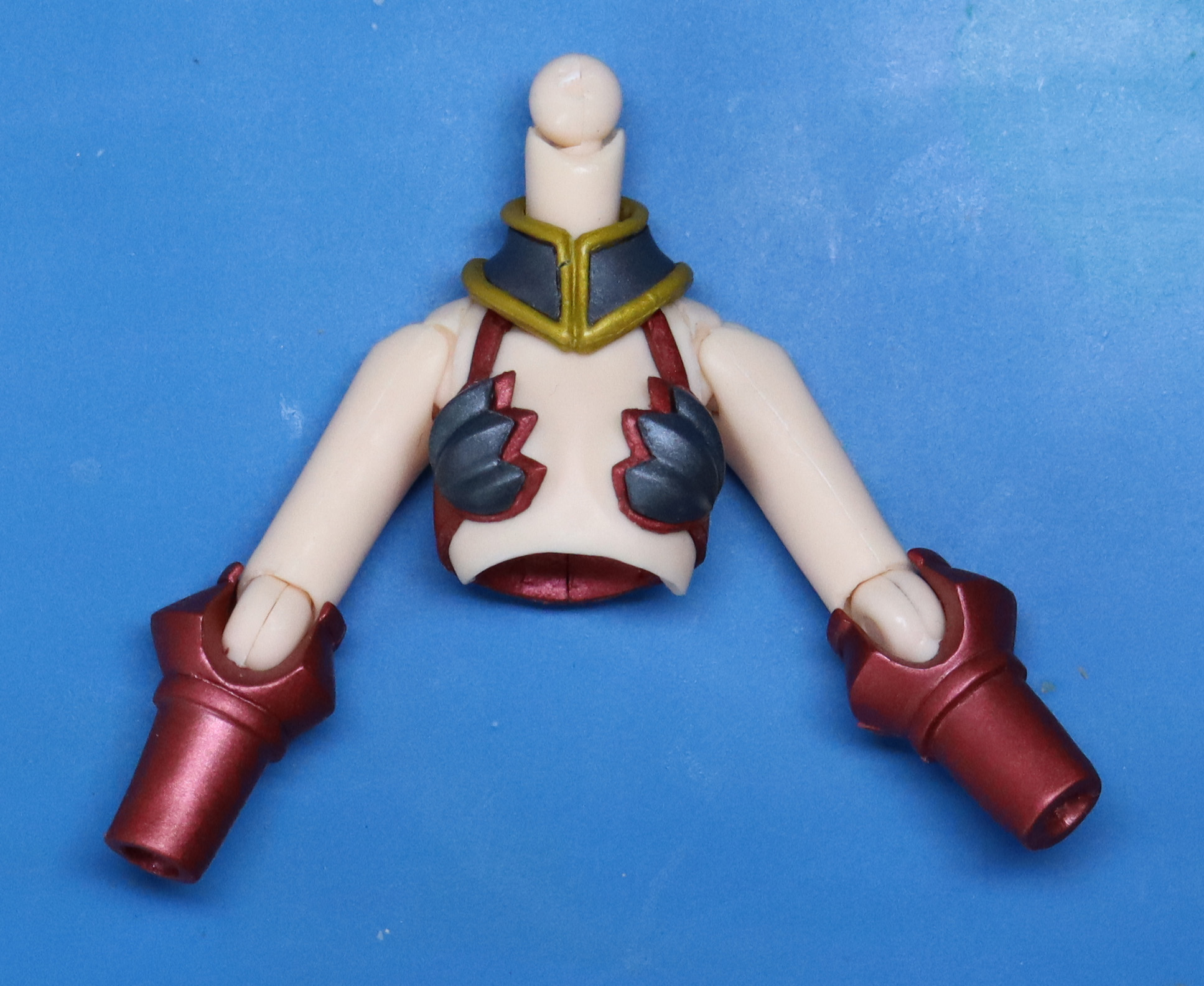

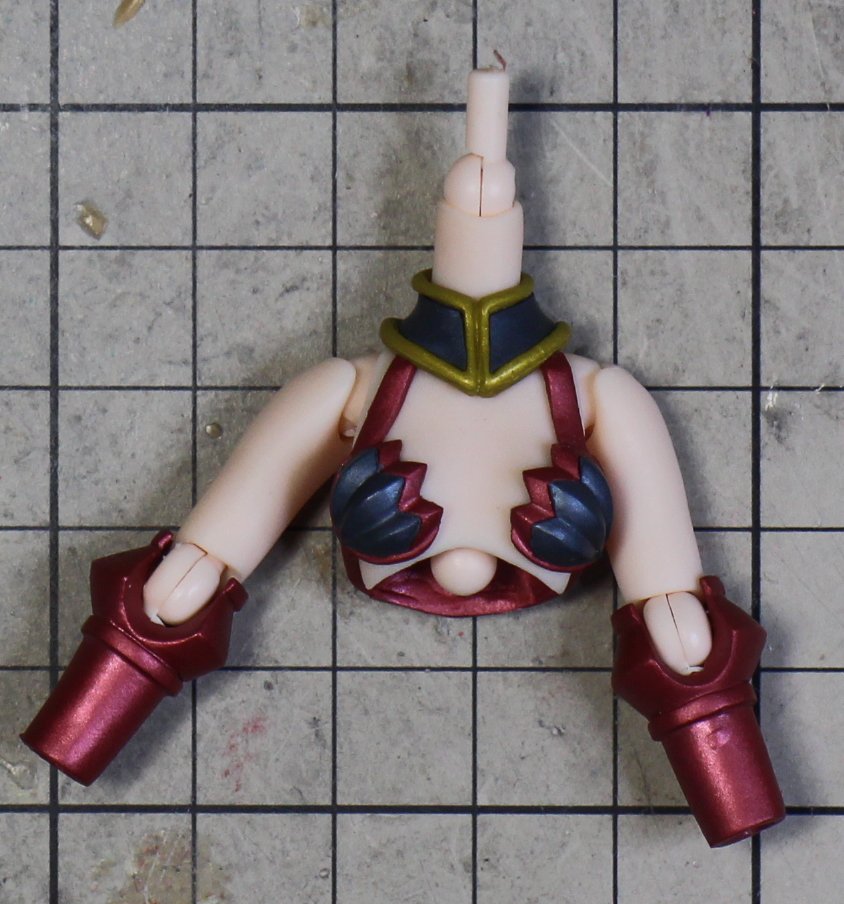

31 【ver,2】


前腕アーマーを差し込みます。


画像はサムネイルです。クリックすると大きい画像で表示します。
31 茹でなくても入ると思います。

赤アーマーパーツは
ヒジのふくらんでいる方が外側です。




画像はサムネイルです。クリックすると大きい画像で表示します。
31-2 このように接着します。




画像はサムネイルです。クリックすると大きい画像で表示します。

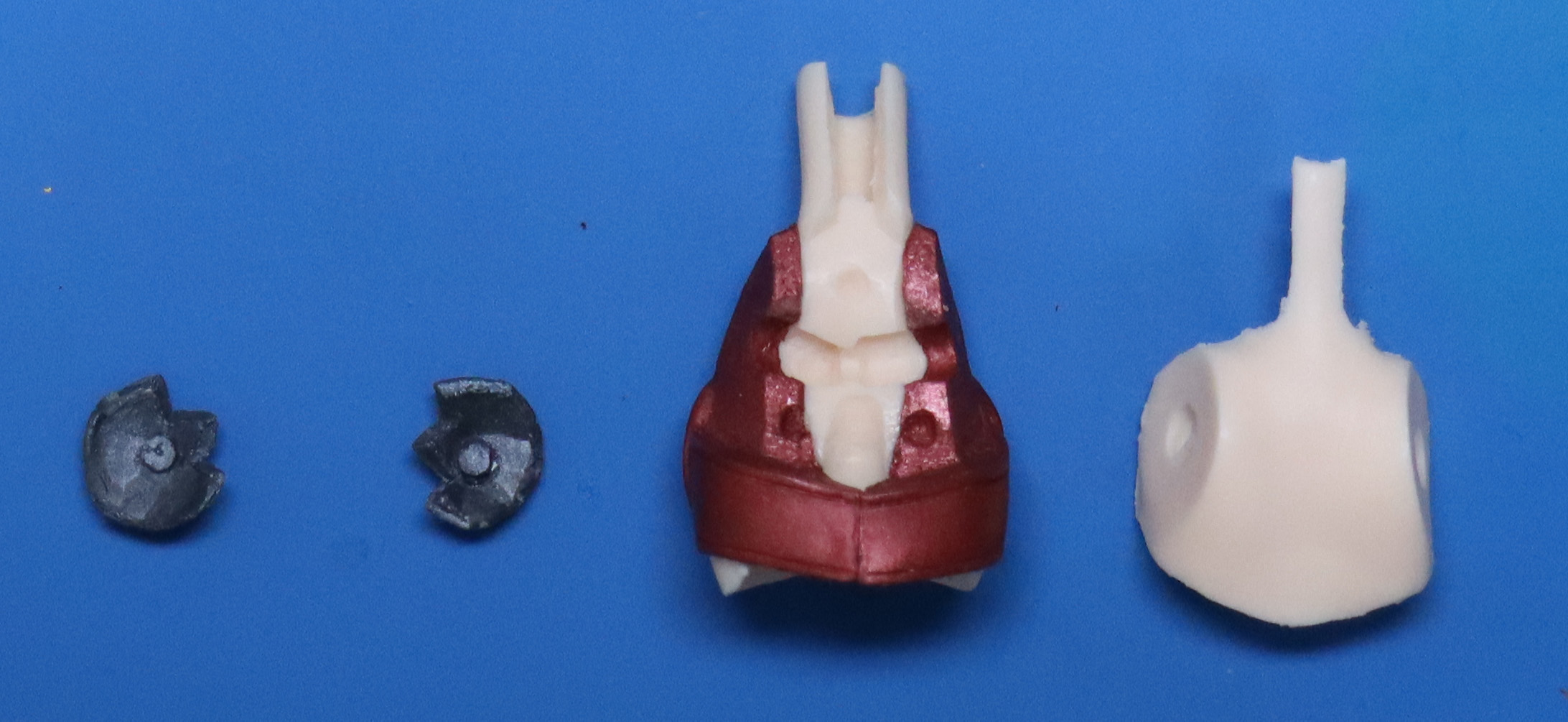

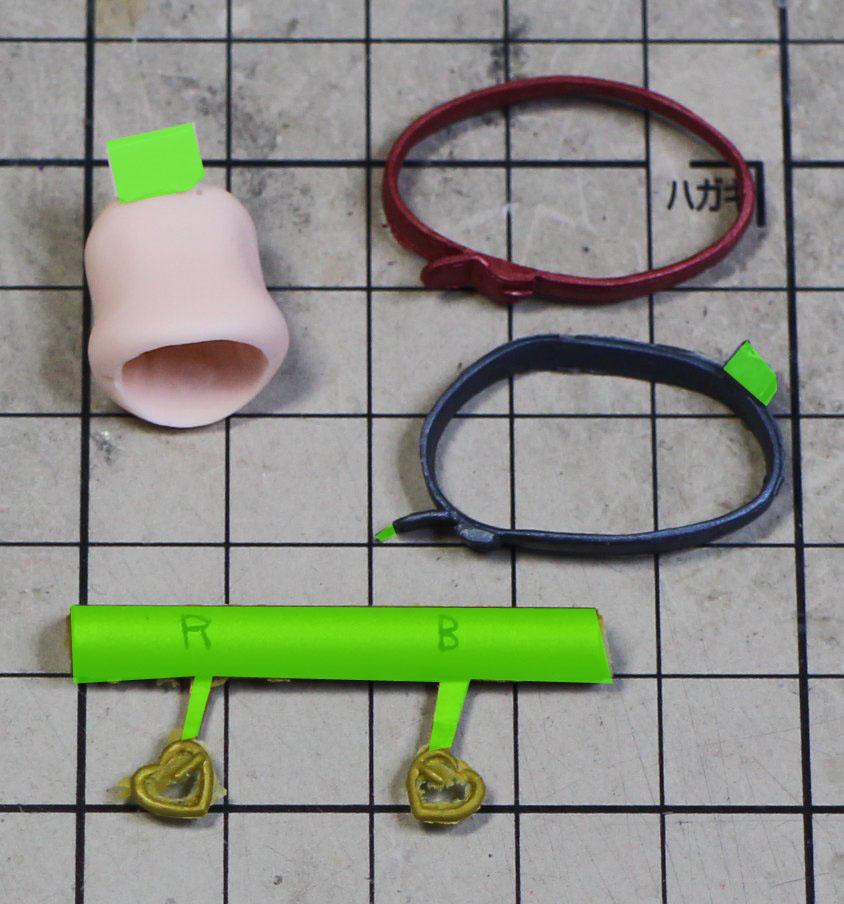

32 ベルト、お腹パーツ。

緑のバリをカットします。




画像はサムネイルです。クリックすると大きい画像で表示します。

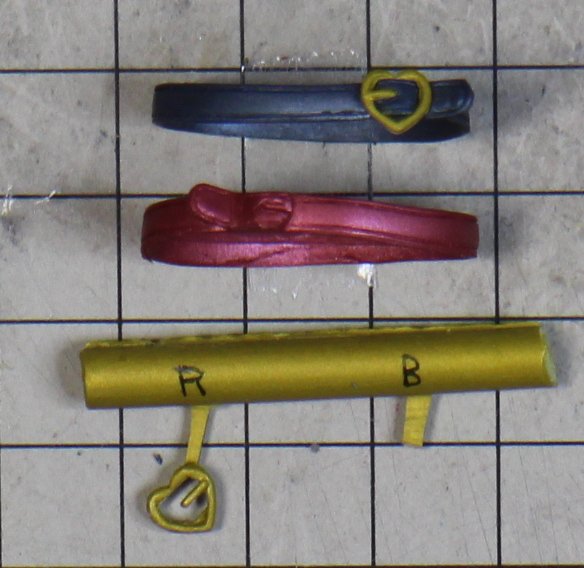

33 バックルの形状が違うので画像の様に接着してください。




画像はサムネイルです。クリックすると大きい画像で表示します。

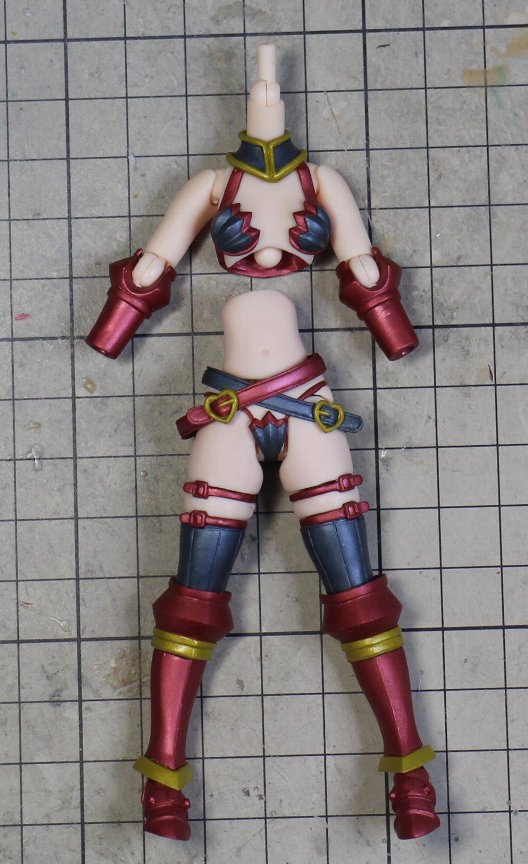

34
腹関節パーツは矢印の方向が上です。

画像は矢印が見えるように撮影していますが
矢印が【側面】なので
組立の際はご注意ください。


*お腹関節パーツはネジを緩めると外れます。

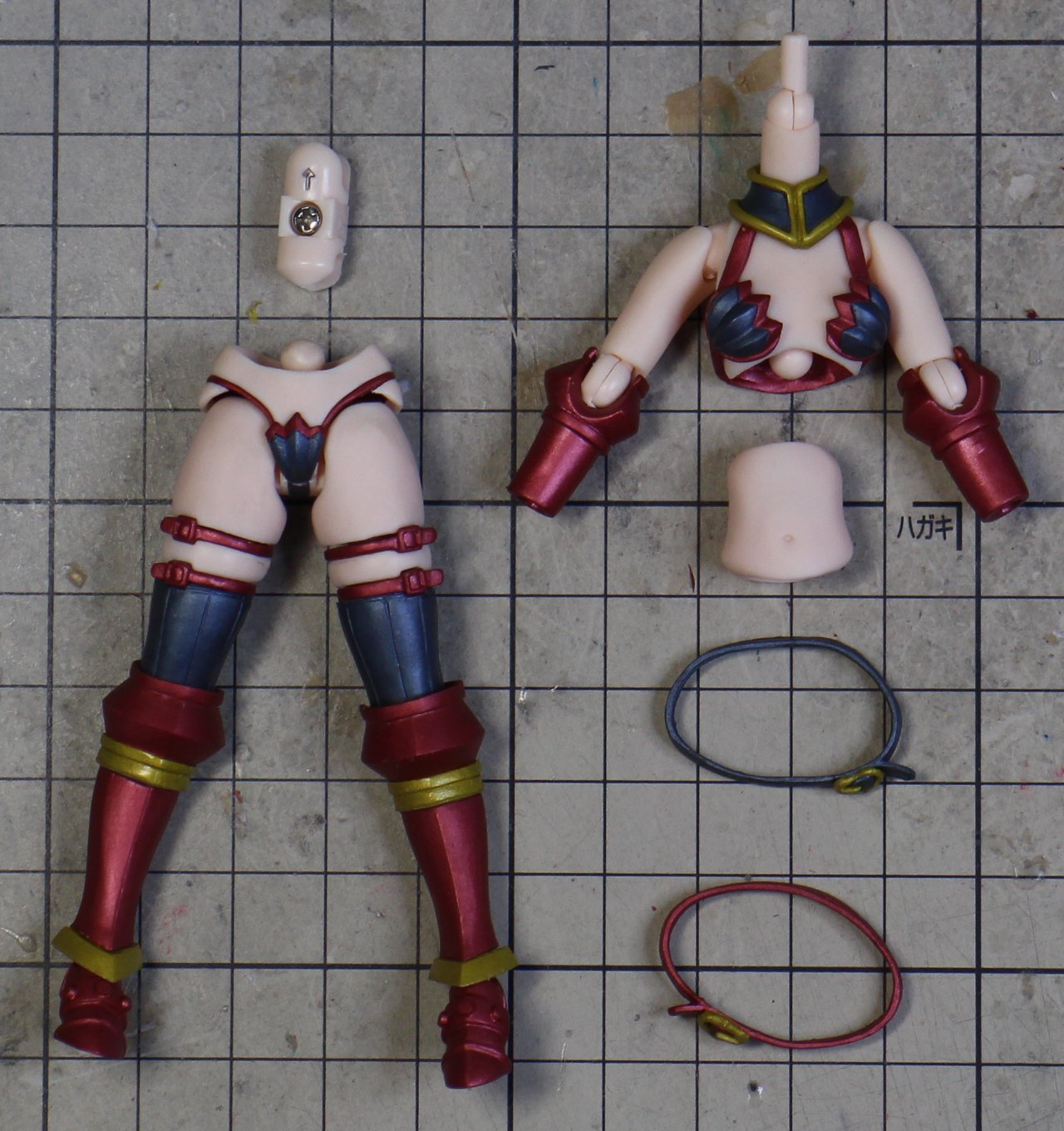

下半身→お腹→ベルト を繋げます。



最後に、上半身を繋げます。

*上半身と背中が引っかかる場合があります。
その場合は上半身の関節付近(胸から下)を熱湯で温めてから
お腹パーツをつないで、
背筋を曲げるように、
上半身パーツが背中の上にかぶさるように
上半身関節を動かしてください。




画像はサムネイルです。クリックすると大きい画像で表示します。

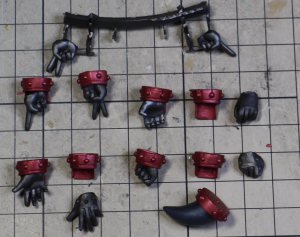

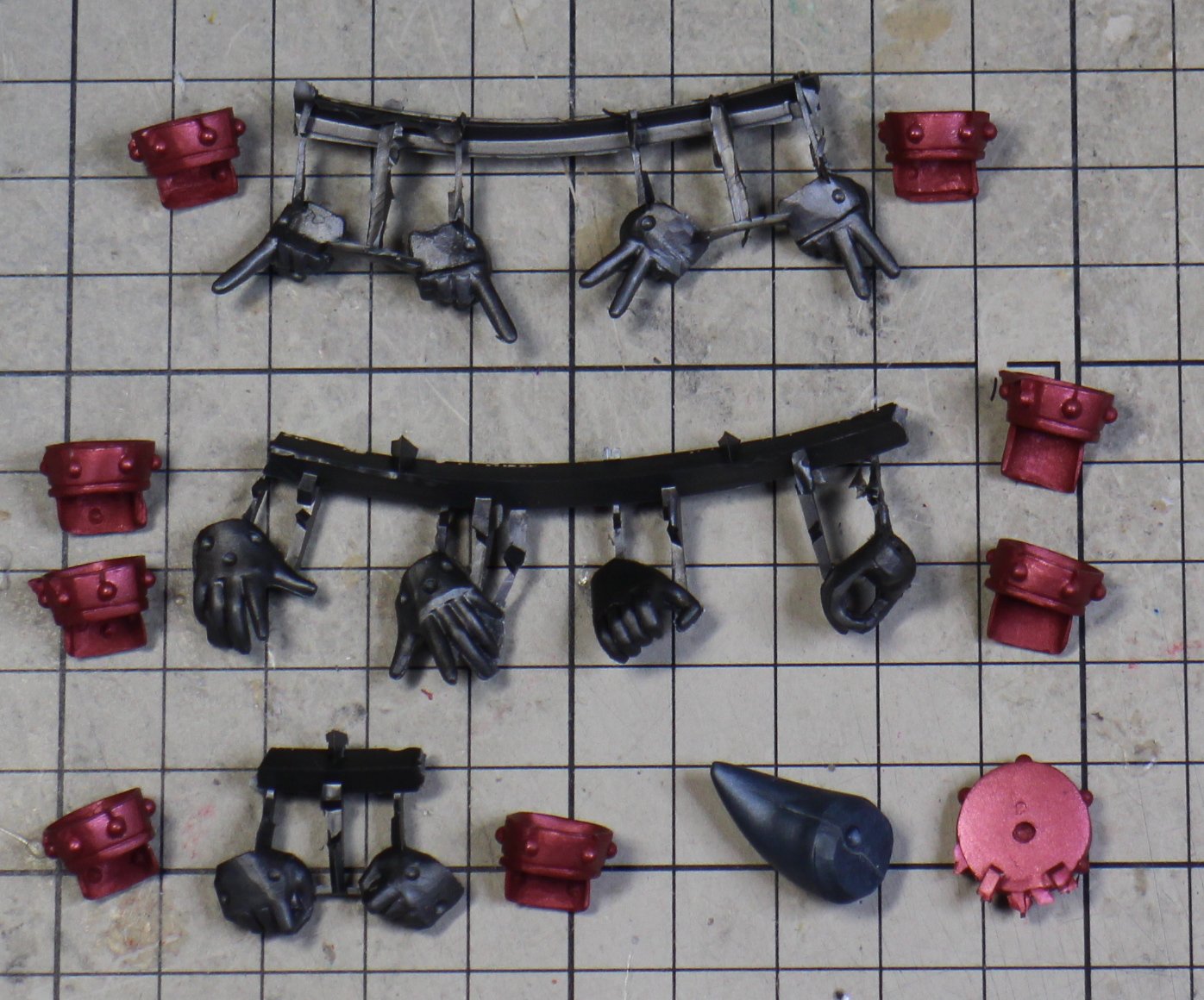

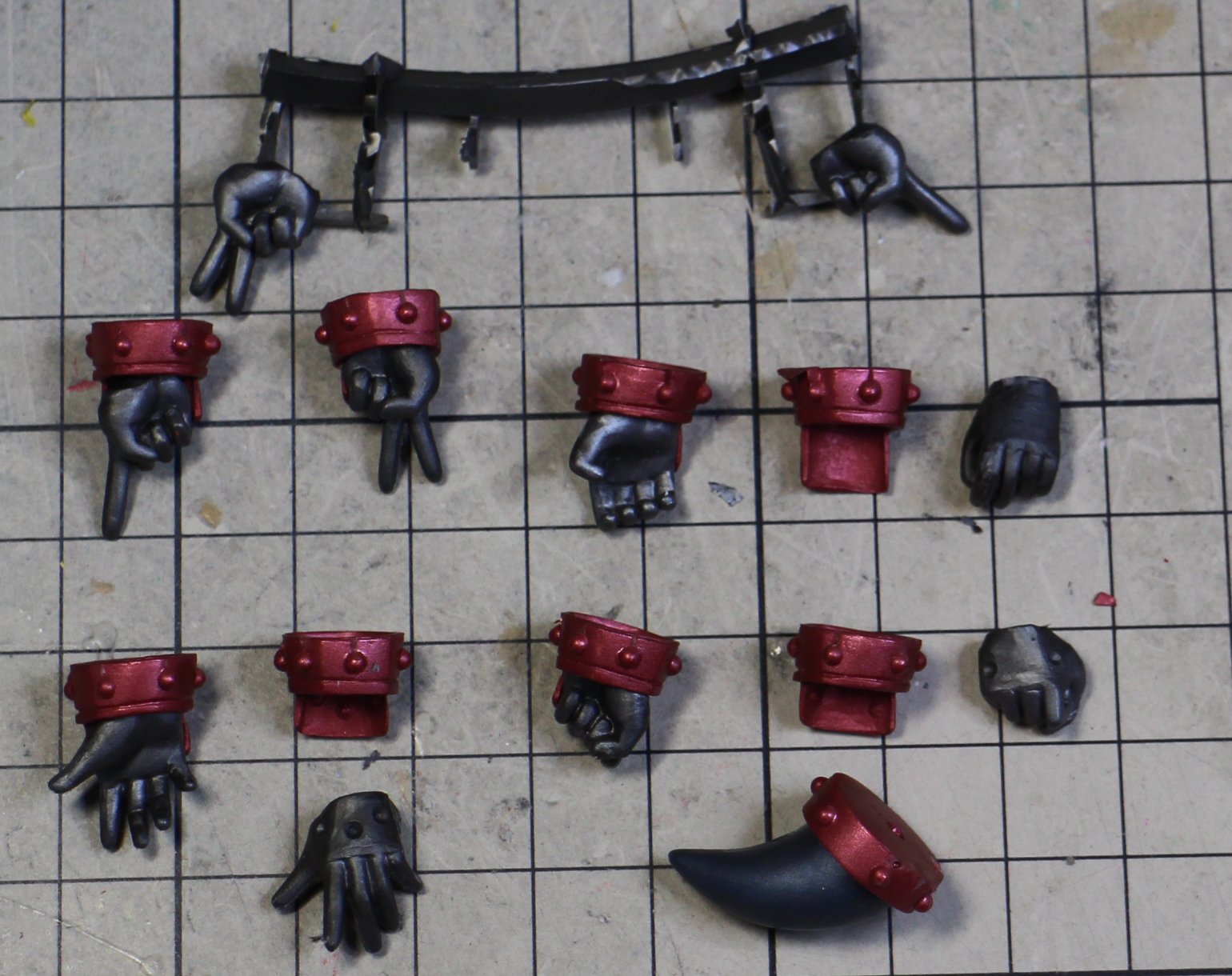

35 手首を組立ます。【接着】

手の甲部分のポッチの数を合わせます。




画像はサムネイルです。クリックすると大きい画像で表示します。
36 ピース指 と イチバン指 は選択してください。




画像はサムネイルです。クリックすると大きい画像で表示します。

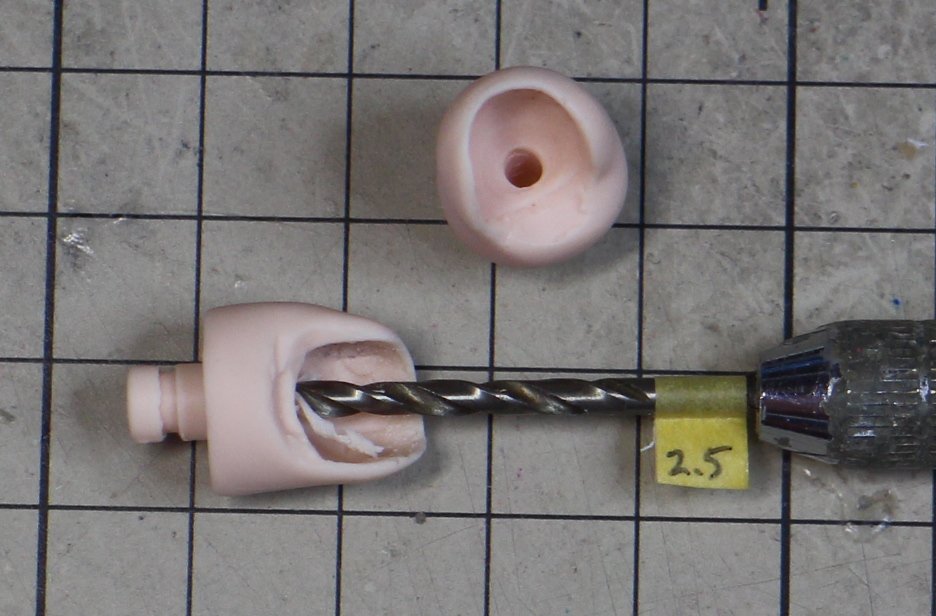

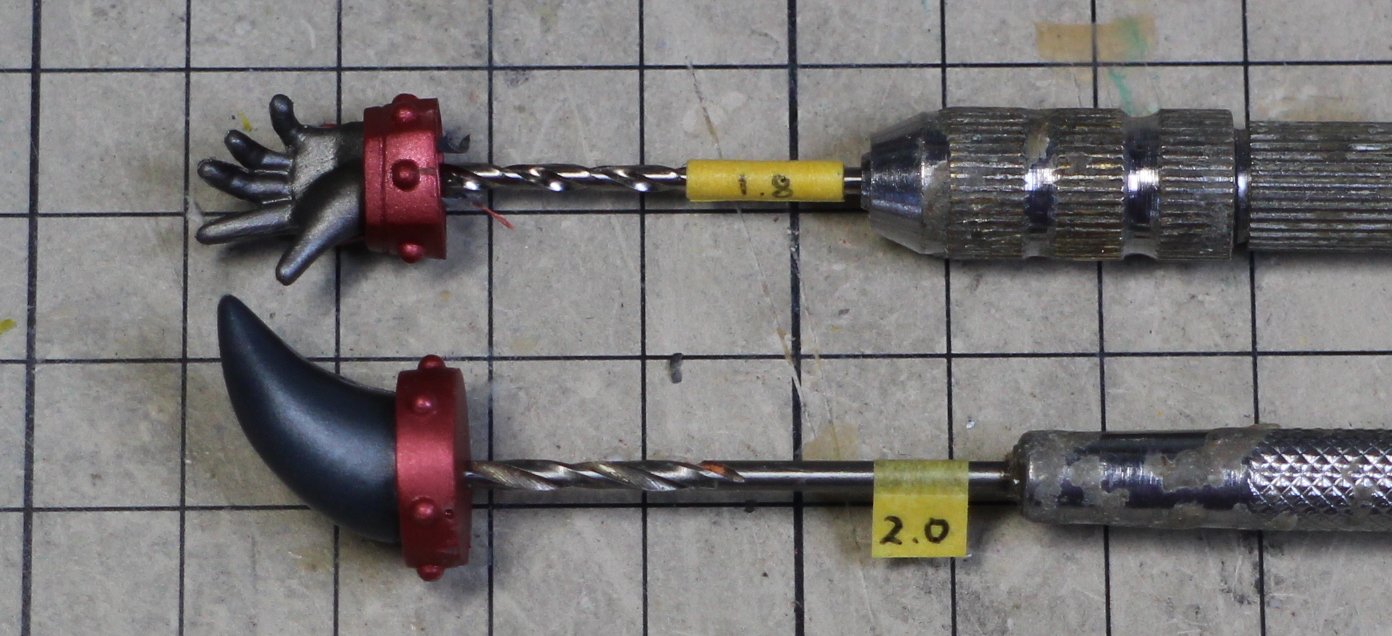

37
1.8ミリドリル

2.0ミリドリル

【09】を参考に空けます。

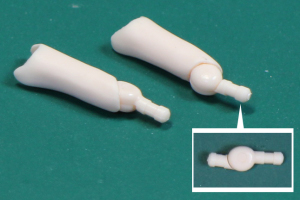

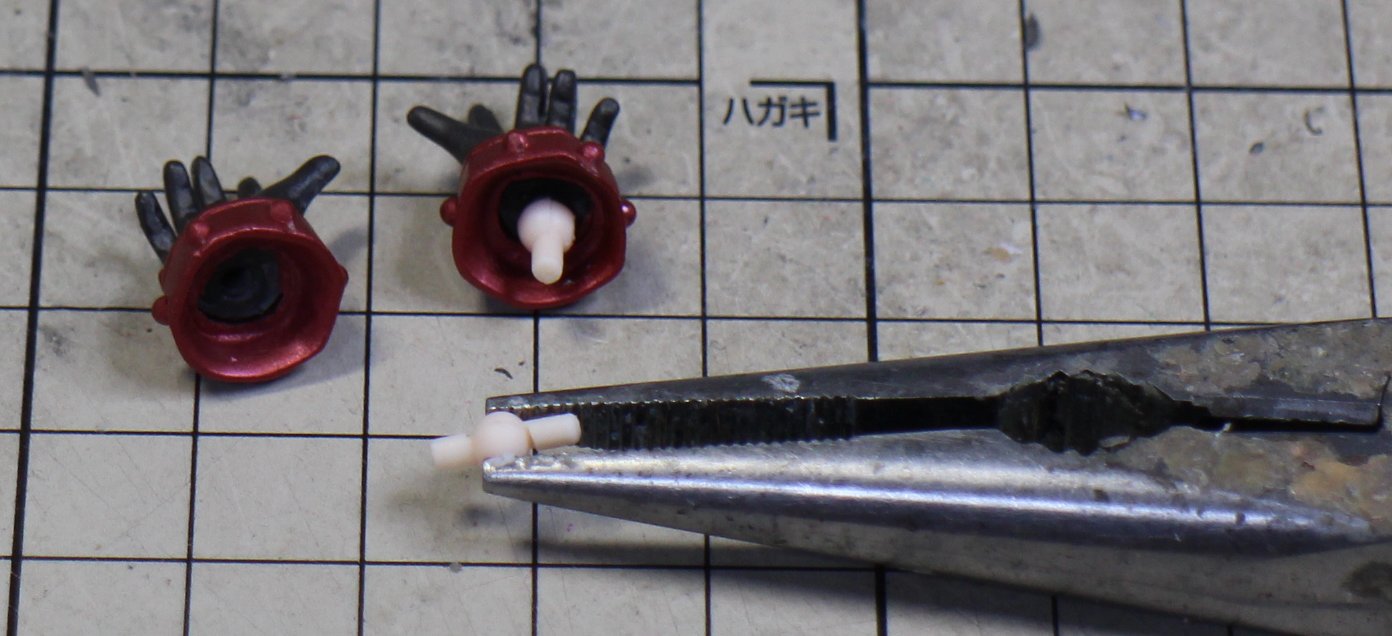

38 手首軸を入れます。

ラジオペンチを使い、
画像のように丸い部分を摘んでください。




画像はサムネイルです。クリックすると大きい画像で表示します。
39-1 【ver,2】

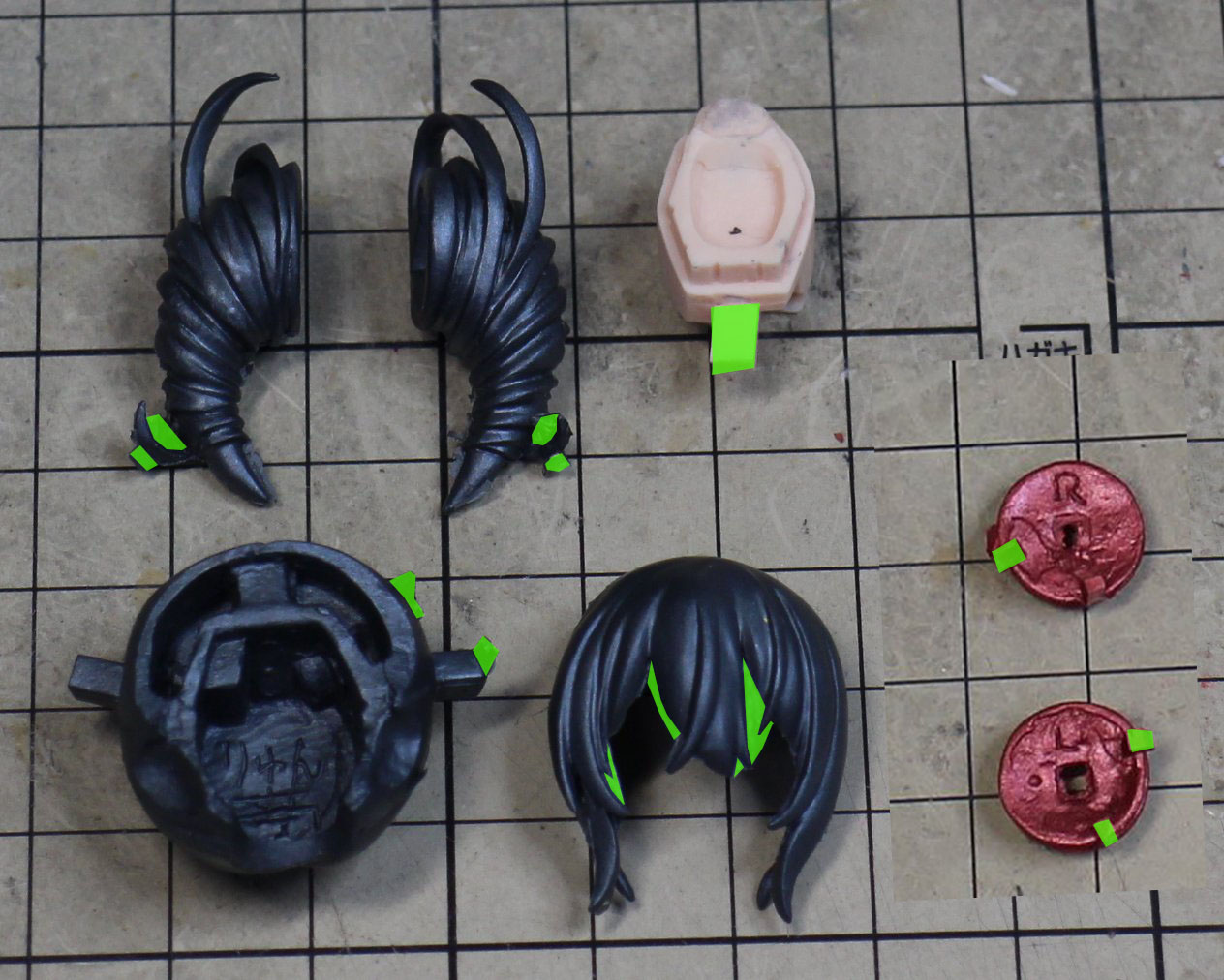

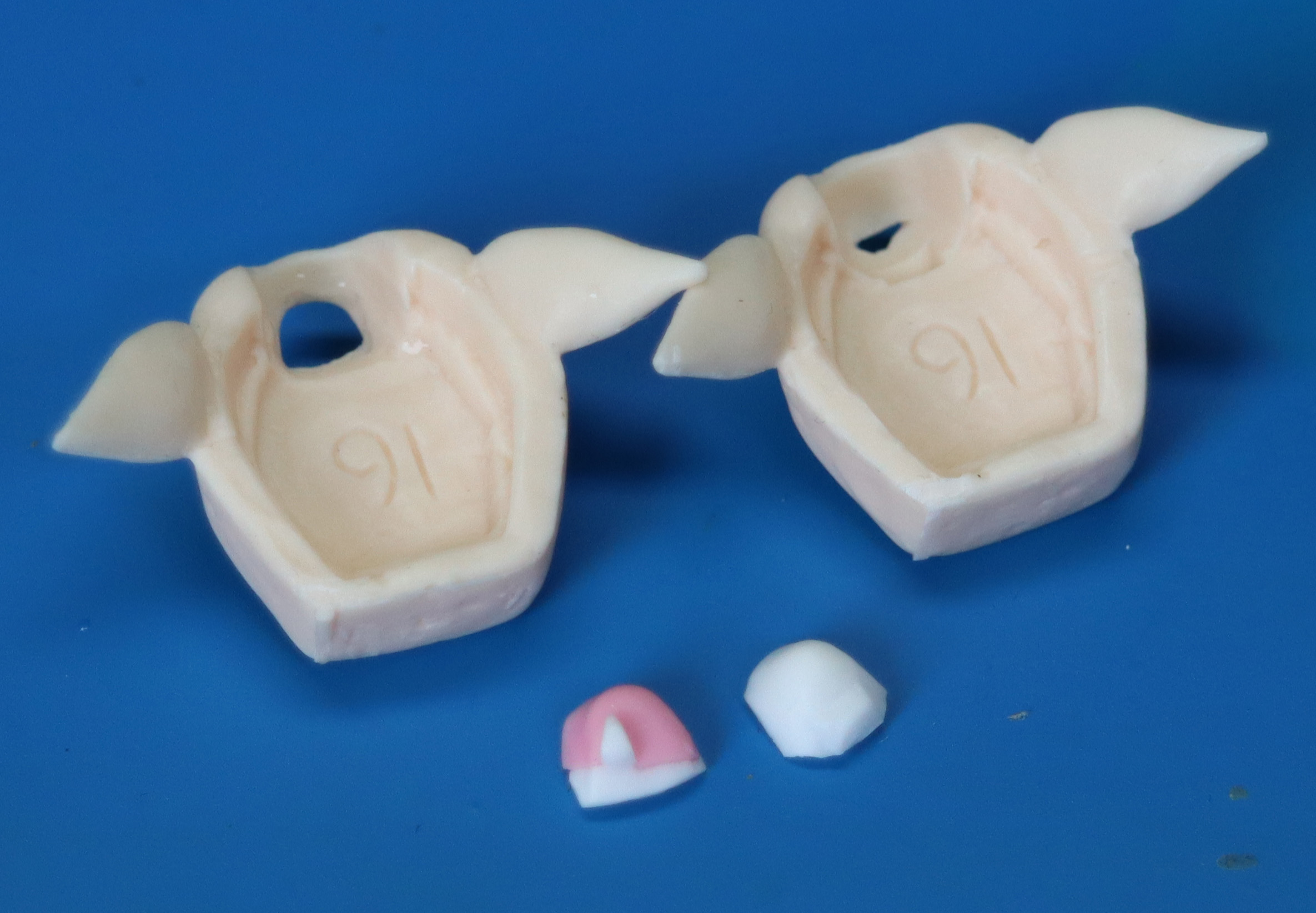

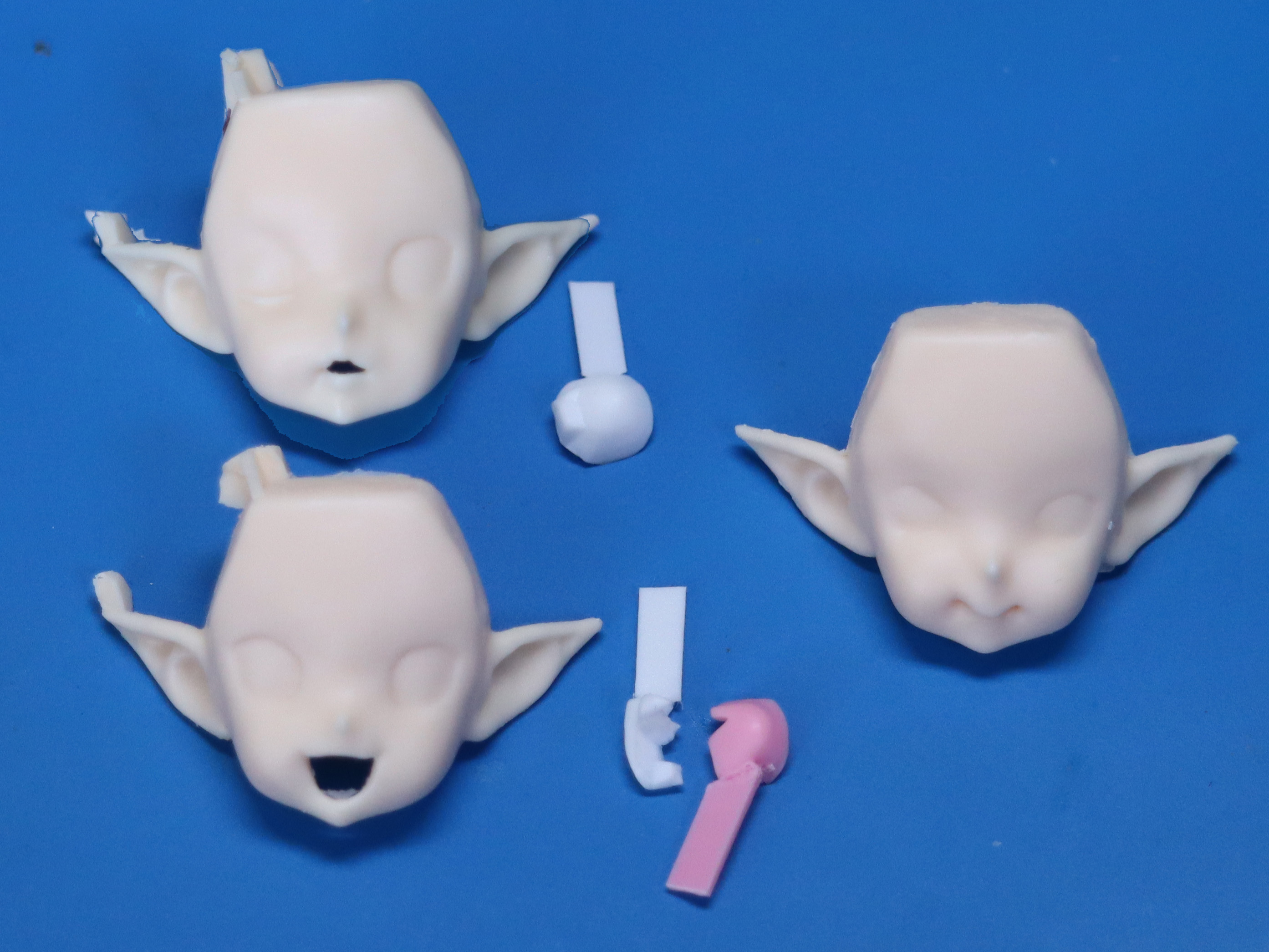

顔パーツを組み立てます。

画像を参考にバリをカットします。



画像はサムネイルです。クリックすると大きい画像で表示します。

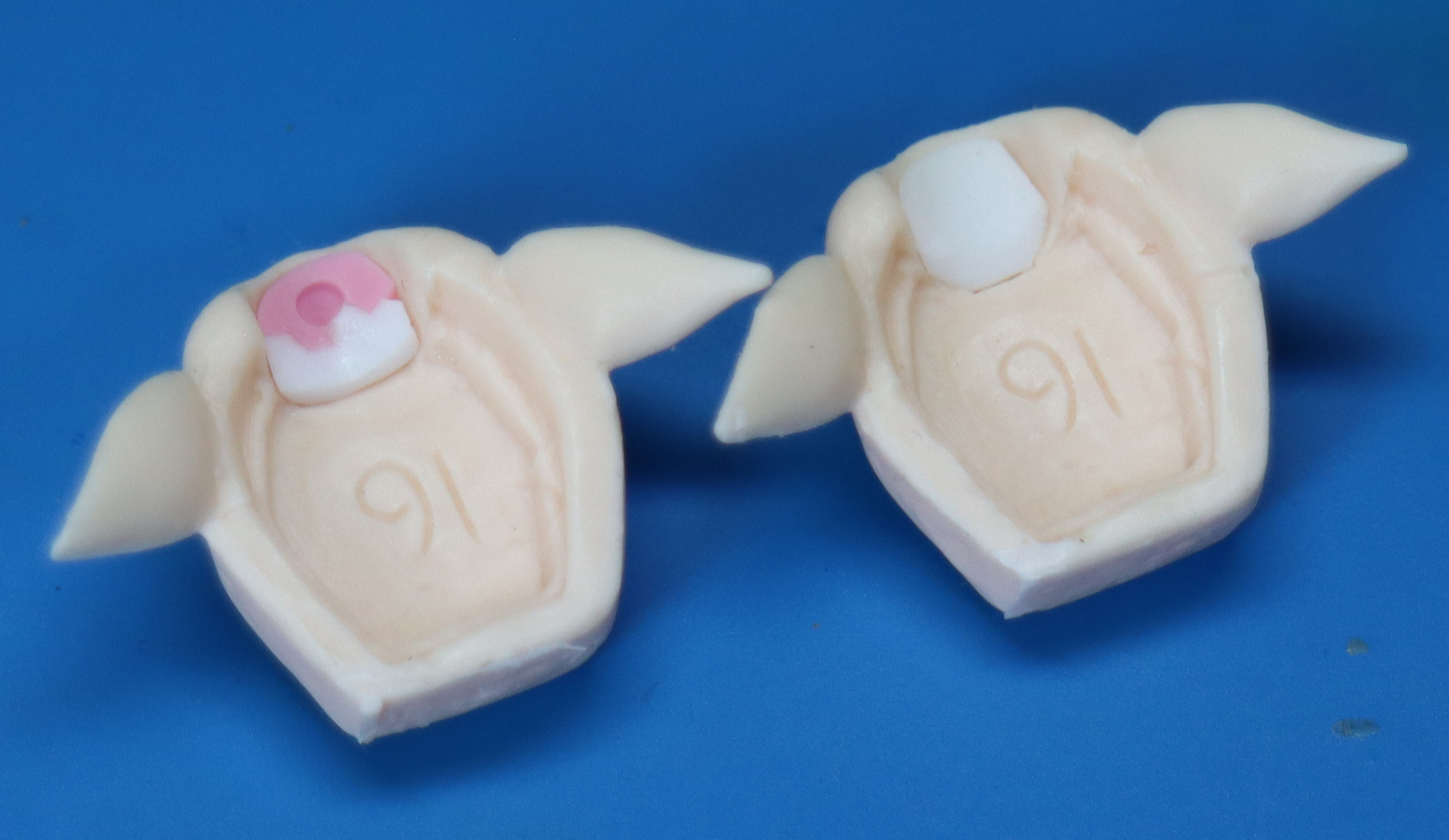

39-2 【ver,2】

クチパーツを接着します。


画像はサムネイルです。クリックすると大きい画像で表示します。
39-3 【ver,2】

接着を前にクチにはめてみて仮組みを行います。
正面から確認して隙間が大きい場合は、クチをお湯で温めて
仮組みを行ってください。

瞳デカール部分がお湯に触れないようにご注意ください。

問題なければ裏から接着します。


画像はサムネイルです。クリックすると大きい画像で表示します。

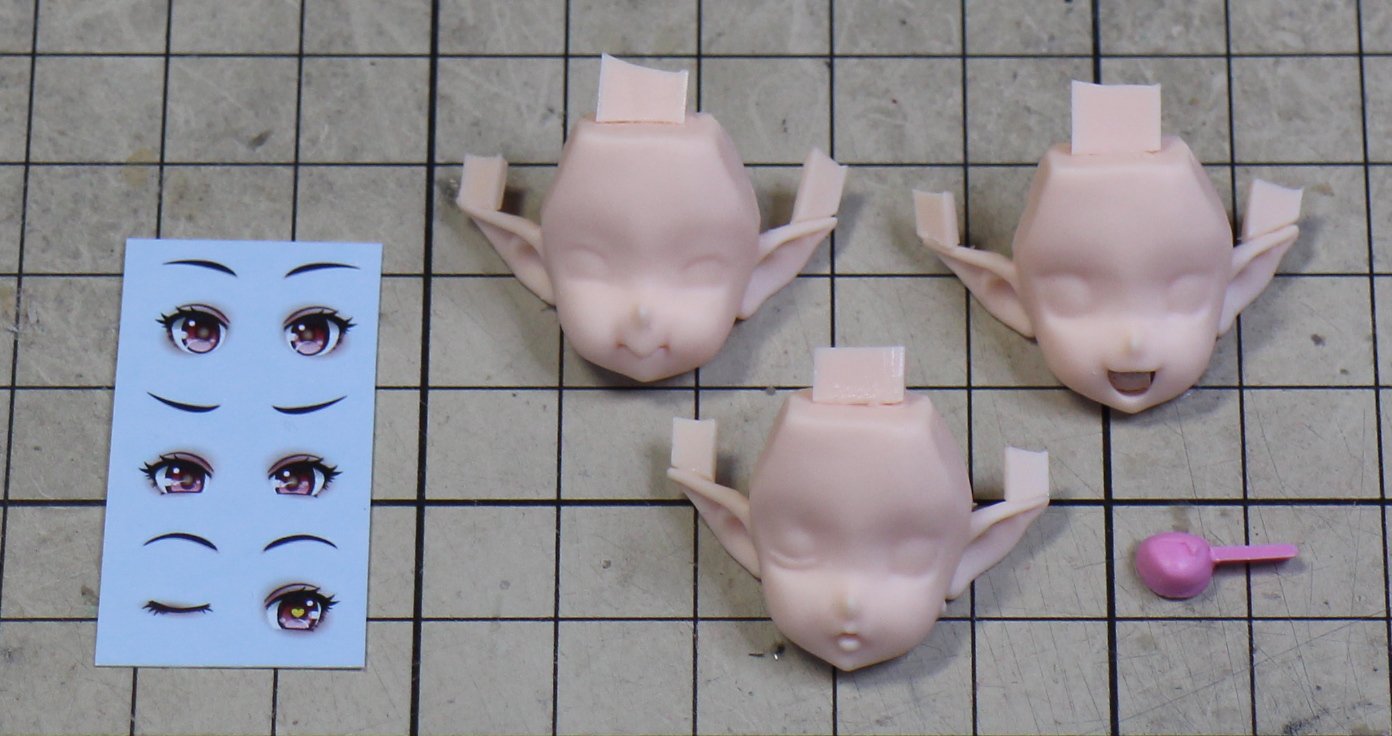

39 瞳デカール 張り済みver, と 貼ってないver,
があります。



画像はサムネイルです。クリックすると大きい画像で表示します。



40

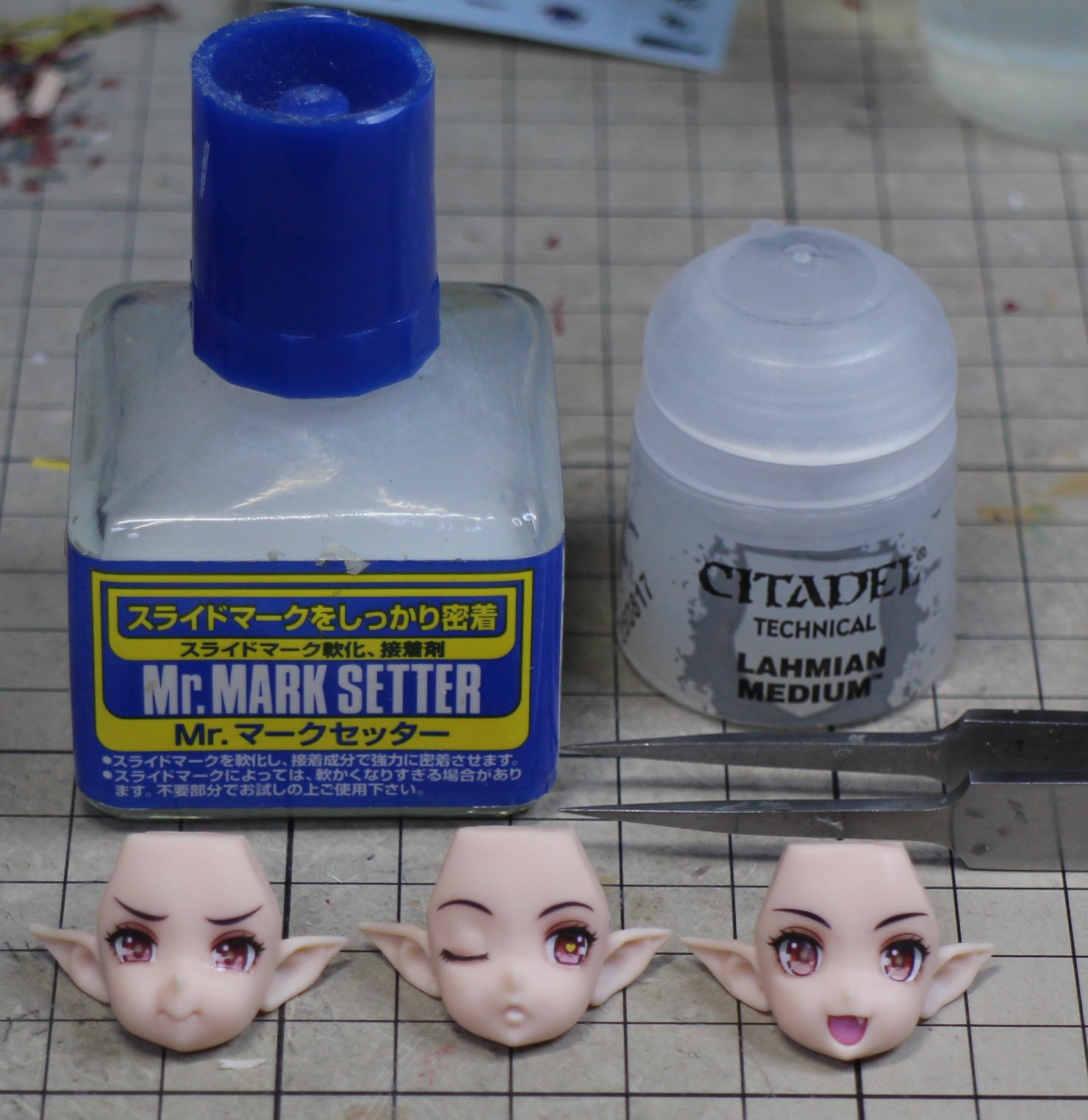

瞳デカールの貼り方はコチラをご参考ください。


デカールの段差消し「瞳デカール編」
- ハイキューパーツのテクニカルガイド


【リンク先補足】
*フィニッシュマスター
水を軽く含ませた綿棒で代用可能です

*アクリジョン
アクリジョンの代わりに
シタデルカラーのラーミアン・メディウムが扱いやすいです。
シタデルカラーは薄め液は必要なく、原液のまま筆塗り出来ます。



画像はサムネイルです。クリックすると大きい画像で表示します。
41 髪の組立

緑のバリをカットします。



画像はサムネイルです。クリックすると大きい画像で表示します。

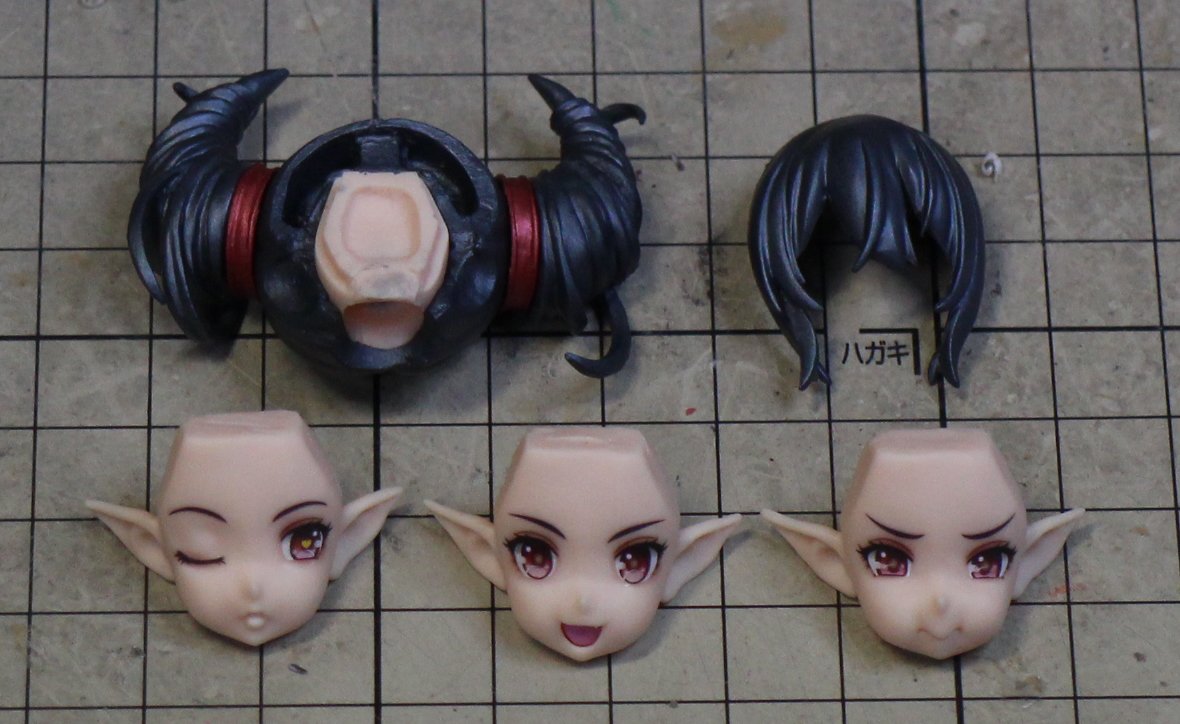

42 このように組み上がります。

後頭部は接着します。【接着】

前髪、表情は付け替えて楽しんでください。



画像はサムネイルです。クリックすると大きい画像で表示します。

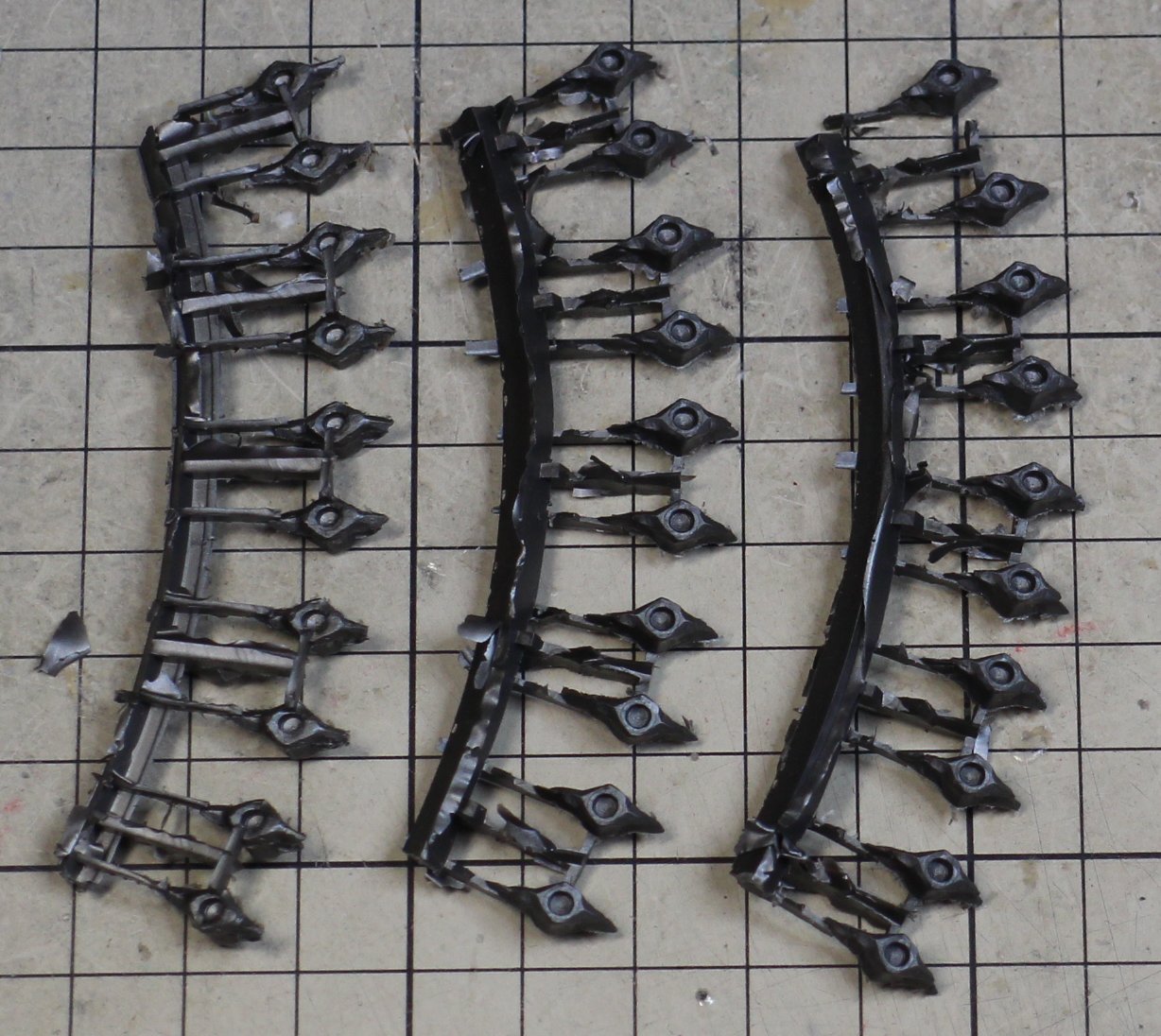

43 尻尾の組立

ニッパーでカットしていきます。

個人的には
カッターで丁寧にカットしないで、ニッパーのみでカットしても
見た目的には気にならないと思います




画像はサムネイルです。クリックすると大きい画像で表示します。

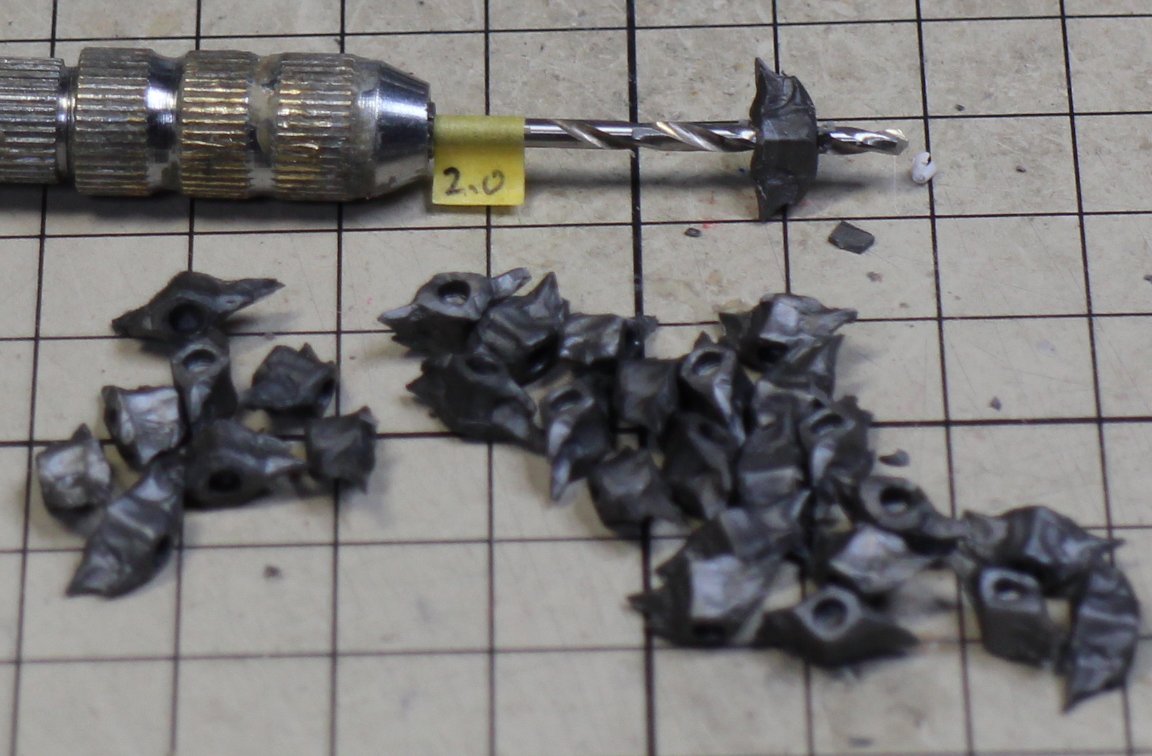

44 尻尾パーツに2ミリの穴を開けていきます。

数が多いので、2ミリドリルのみで直接空けてもOKです。

電動ドリルがオススメです。




画像はサムネイルです。クリックすると大きい画像で表示します。
45

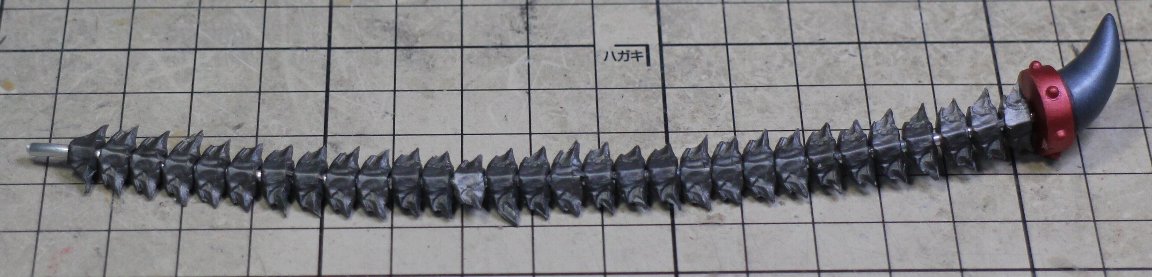

付属のアルミ線に通すと、このようになります。
画像で解りづらいですが、一番左のパーツは
画像のように三角にカットしてください
カットすることで、ベルトが引っかからなくなります。

パーツ同士をシッカリ詰めてから
一番左パーツ と 一番右パーツは
アルミ線に接着剤を付けて接着してください。【接着】



画像はサムネイルです。クリックすると大きい画像で表示します。

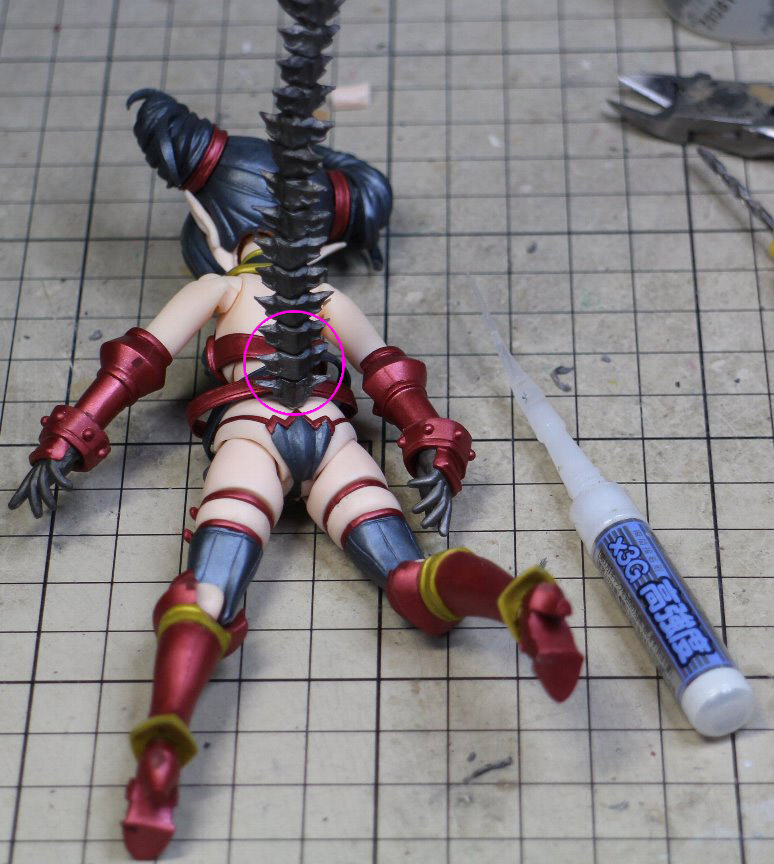

46
尻尾のアルミ線の部分に接着剤をつけて
腰の穴に刺して接着します。

アルミ線が長い場合はペンチでカットしてください。

【注意】
穴に接着剤を流すと
関節軸にまで接着剤が流れ
股関節が動かなくなりますのでご注意ください。



ポージングで尻尾を曲げる際は必ずピンク丸の部分を
つまんで尻尾を曲げてください
